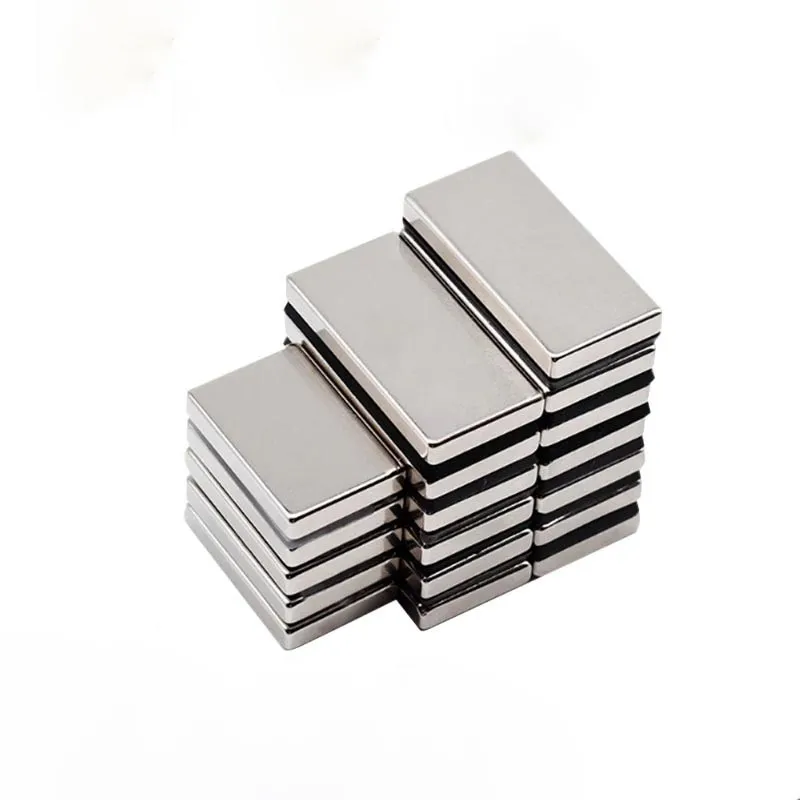

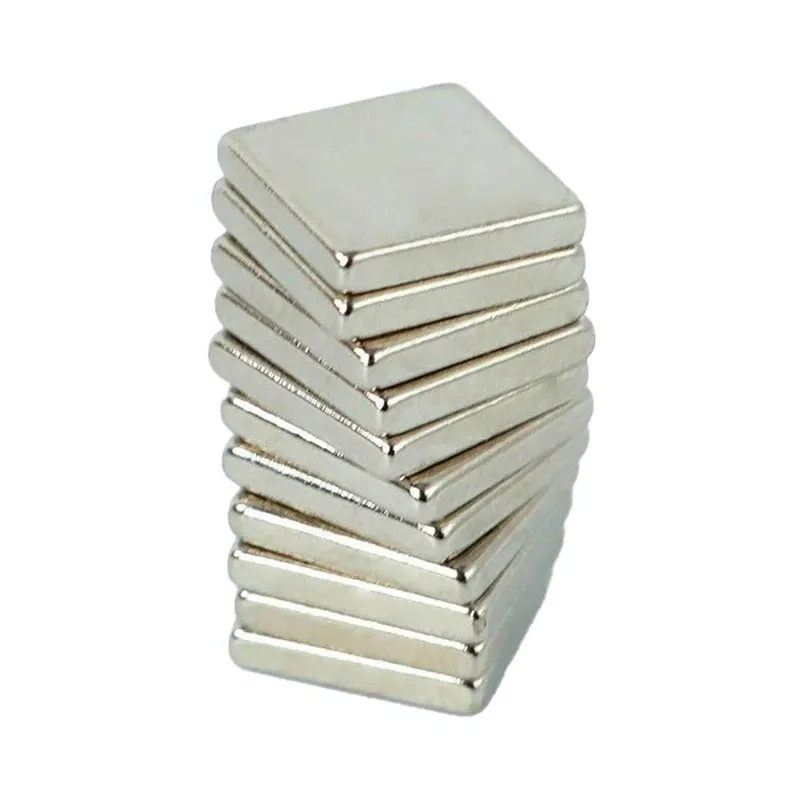

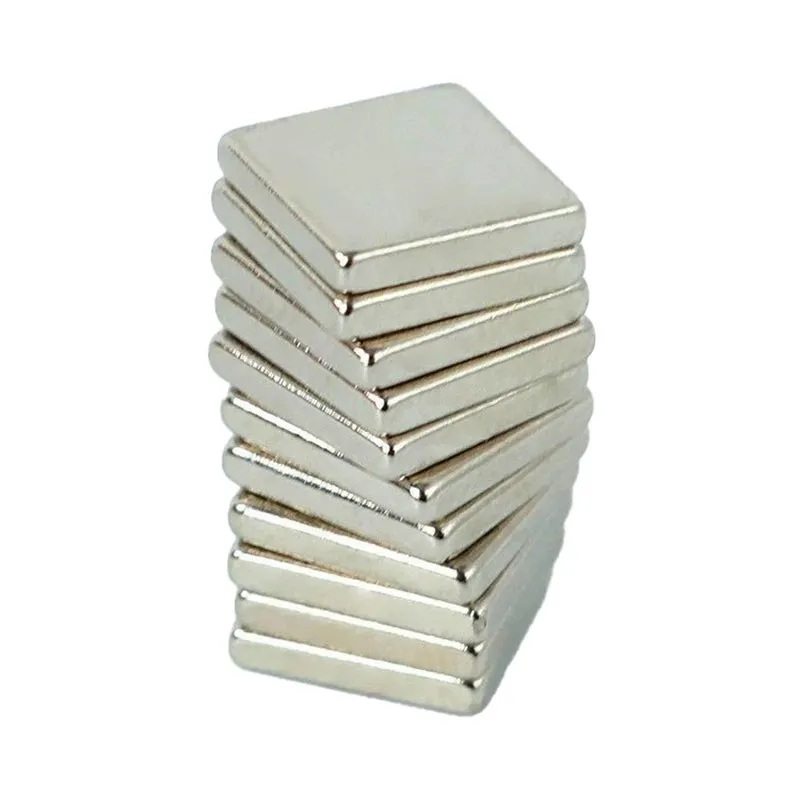

مغناطيس شريط للفواصل

توفر مجموعة Zhaobao Magnet Group مغناطيسات شريطية متميزة للفواصل لمشتري المعدات الأصلية والمشترين الصناعيين على مستوى العالم. تم تصميم قضباننا المغناطيسية SS316L الملائمة للطعام خصيصًا لخطوط المسحوق السائلة والجافة القاسية، حيث تعمل على حل مخاطر إزالة المغناطيسية في البيئات ذات درجات الحرارة العالية. بدعم من البحث والتطوير المشترك مع CAS، نقدم مقاسات مخصصة، وشهادة معايرة، وأدلة صيانة كاملة لزيادة عمر التشغيل إلى أقصى حد.

الانهيار الفني: نصف قطر الامتصاص الفعال مقابل غاوس السطح المركزي

عند هندسة أنظمة الفصل المغناطيسي، غالبًا ما يخلط مهندسو التصميم بين غاوس سطح مركز الذروة وعمق المجال المغناطيسي الفعال. يعد فهم التمييز بين غاوس سطح المركز ونصف قطر الامتصاص الفعال أمرًا ضروريًا لاختيار قضبان الترشيح المغناطيسية عالية الكفاءة لخطوط العمليات الصناعية.

غاوس سطح المركز (مجال سطح الذروة)

يقيس مركز Surface Surface Gauss الحد الأقصى لكثافة التدفق المغناطيسي الموجود مباشرة على سطح الجلد لأنبوب الفولاذ المقاوم للصدأ الواقي. في حين أن غاوس السطح العالي (على سبيل المثال، 10000 إلى 12000 غاوس) يحمل بفعالية تلوث الحديد الناعم بمجرد أن تلمس الجزيئات القضيب، إلا أنه لا يضمن معدلات التقاط عالية للجسيمات إذا ظل تدفق المواد على بعد عدة سنتيمترات من السطح.

نصف قطر الامتصاص الفعال (مجال الوصول)

يحدد نصف قطر الامتصاص الفعال العمق ثلاثي الأبعاد للتدرج المغناطيسي الممتد للخارج من سطح القضيب إلى تيار المواد المار. ينتج غاوس السطح العالي الذي يتم تحقيقه عبر كتل مغناطيسية رفيعة للغاية انخفاضًا سريعًا في المجال، مما يوفر عمق امتصاص ضحل. تستخدم مجموعة Zhaobao تكوينات كتلة NdFeB المصممة خصيصًا جنبًا إلى جنب مع قطع أعمدة الحديد النقي عالية النفاذية لتحسين اختراق المجال، مما يضمن سحب الأجزاء الحديدية المتوسطة إلى الكبيرة من السوائل عالية السرعة أو تيارات المسحوق التي تغذيها الجاذبية.

حلول الفصل لتيارات المواد الجافة والرطبة

تملي الحالة المادية المادية بنية الدائرة المغناطيسية ومواصفات غلاف الأنبوب الواقي. فيما يلي التكوينات الموصى بها للمواد السائبة الجافة والأوحال السائلة:

الامتثال وإمكانية التتبع: معايير إدارة الأغذية والعقاقير (FDA) ونقاط المراقبة الحرجة (HACCP) وتحديد الدفعة

تتطلب الصناعات الغذائية والصناعات الدوائية والكيميائية امتثالًا صارمًا للقضاء على مخاطر التلوث وضمان السلامة الصحية. توفر مجموعة Zhaobao مغناطيسات شريطية موثقة بالكامل للفواصل المصنعة وفقًا للمعايير الصحية الدولية.

الامتثال للنظافة التنظيمية

يتم تغليف قضبان التصفية المغناطيسية الخاصة بنا في أنابيب الفولاذ المقاوم للصدأ غير الملحومة SS316L المخصصة للطعام. تلبي جميع التشطيبات السطحية متطلبات إدارة الغذاء والدواء (21 CFR 177.2600) وتدعم بروتوكولات إدارة نقطة التحكم الحرجة (CCP). يمنع تشطيب السطح الأملس الخالي من الحفر نمو البكتيريا والانحباس الكيميائي، مما يسمح بالاندماج السلس في خطوط التنظيف المكاني (CIP) الصحية.

مخطط انسيابي لإمكانية التتبع للأشرطة المغناطيسية المتسلسلة

لضمان المساءلة عبر عمليات التدقيق البلدية والصناعية، يخضع كل قضيب مغناطيسي تنتجه مجموعة Zhaobao لتسلسل ليزر فردي. فيما يلي التدفق التشغيلي لتتبع الدُفعات لدينا:

1. العلامات التسلسلية بالليزر:رمز شريطي فريد ورمز أبجدي رقمي محفور على السدادة النهائية لكل أنبوب أثناء التصنيع.
2. ربط المواد الخام:يرتبط الرقم التسلسلي مباشرة بأرقام حرارة المواد الخام NdFeB، وسجلات فحص الطلاء، وشهادات اختبار مطحنة الفولاذ المقاوم للصدأ (MTC).
3. سجل اختبار غاوس:تم تسجيل قيمة غاوس السطحية الأولية، وتباعد الأقطاب، وبيانات مسح التدفق متعدد النقاط في قاعدة بيانات الجودة الرقمية الخاصة بنا.
4. إنشاء شهادة المعايرة:يتم إصدار شهادة اختبار المصنع التي توضح مستويات غاوس الأساسية لمقارنة التدقيق السنوي لنظام تحليل المخاطر ونقطة التحكم الحرجة (HACCP).

الصيانة وإدارة عمر الخدمة والخدمات

على الرغم من أن مادة NdFeB عالية الإكراه توفر مغناطيسية دائمة، إلا أن العوامل التشغيلية مثل الإجهاد الحراري المستمر والتأثير الميكانيكي والدخول المسببة للتآكل تتسبب في اضمحلال المجال الطبيعي بمرور الوقت.

منحنيات الاضمحلال المغناطيسي والحدود الحرارية

في ظل ظروف التشغيل العادية في درجة حرارة الغرفة، تُظهر مغناطيسات قضبان NdFeB الملبدة عالية الجودة الخاصة بالفواصل معدل انحلال مغناطيسي طبيعي أقل من 1% على مدار فترة 10 سنوات. ومع ذلك، فإن التشغيل فوق درجات الحرارة المقدرة يؤدي إلى تسريع عملية إزالة المغناطيسية الحرارية بشكل كبير. نحن نقدم درجات حرارة عالية متخصصة (سلسلة SH، UH، EH) قادرة على تحمل درجات حرارة التشغيل حتى 150 درجة مئوية، و180 درجة مئوية، و200 درجة مئوية دون فقدان تدفق لا رجعة فيه.

إجراءات التنظيف: طريقة الكشط مقابل التنظيف بالمياه

تحافظ إجراءات التنظيف المناسبة على أداء الالتقاط وتطيل عمر خدمة الأنبوب:

• طريقة القشط اليدوي:تستخدم للإعدادات القياسية ذات القضيب الواحد. يقوم المشغلون بنقل الحديد المتشرد الذي تم التقاطه على طول محور الأنبوب باستخدام حلقة ممسحة غير مغناطيسية أو غلاف مكشطة يدوي إلى منطقة التحرير غير المغناطيسية في نهاية الشريط.
• غلاف سريع التنظيف / تنظيف الماء:يوصى به للخطوط الآلية أو ذات الحجم الكبير. يتم سحب القضبان المغناطيسية من الغلاف الخارجي المقاوم للصدأ، مما يتسبب في سقوط الحديد المحتجز على الفور في قادوس التجميع، يليه تدفق المياه الصحية عالي الضغط.

خدمات إعادة المعايرة والتفتيش والتأجير

توفر مجموعة Zhaobao خدمات فحص وإعادة معايرة الكثافة المغناطيسية السنوية لدعم امتثال العملاء لنقاط المراقبة الحرجة (HACCP). نحن نقدم حزم تأجير أجهزة قياس Gauss المُعايرة، وتحقيقات اختبار موحدة، وبروتوكولات إعادة معايرة المجال للتحقق مما إذا كانت الفواصل المغناطيسية المنشورة تظل أعلى من عتبات مجال CCP المطلوبة.

قائمة مراجعة الطلب: المعلمات الأساسية للإنتاج المخصص

للحصول على عرض أسعار هندسي دقيق ورسم تصنيع مخصص لقضبان المغناطيس الخاصة بالفواصل، يرجى إعداد المعلمات الفنية التالية عند إرسال استفسار الشراء الخاص بك:

1. أبعاد خط الأنابيب / القادوس الداخلي:يتم توفير القطر الداخلي للأنبوب (ID)، أو حجم القناة المستطيلة، أو أبعاد فتحة القادوس لتحديد الطول والكمية المطلوبة للقضبان المغناطيسية.
2. سائل التشغيل/درجة حرارة المواد:تحديد درجة حرارة التشغيل المستمرة وذروة المسامير الحرارية لتحديد درجة الإكراه ندفيب الصحيحة (على سبيل المثال، N52 مقابل N42SH).
3. التركيب الكيميائي والوسائط المسببة للتآكل:حدد ما إذا كان الوسط يحتوي على زيت، أو مذيبات عضوية، أو أحماض قوية، أو قلويات، مما يمكننا من التوصية بطبقة SS304، أو SS316L، أو طلاء PTFE المتخصص.
4. اتجاه التثبيت والميكانيكا:حدد ما إذا كانت القضبان مثبتة أفقيًا أو رأسيًا أو عند منحدر، وقم بتوفير تفاصيل خيط التثبيت (على سبيل المثال، الخيوط الداخلية الملولبة M8/M10 أو المسامير الخارجية).

لماذا تختار تشاوباو المغناطيس؟

أكثر من 30 عامًا من الخبرة في تصنيع المغناطيس

تأسست مجموعة Zhaobao Magnet Group في التسعينيات، ولديها أكثر من 30 عامًا من الخبرة في تصنيع المغناطيس الدائم. نحن متخصصون في إنتاج مغناطيس النيوديميوم عالي الأداء والتجمعات المغناطيسية والحلول المغناطيسية الصناعية.

قدرة إنتاجية قوية

مع منشأة إنتاج تبلغ مساحتها 60,000 متر مربع وأكثر من 500 مهندس وفني ماهر، تضمن شركة Zhaobao قدرة إنتاجية مستقرة وجودة منتج ثابتة. تتجاوز طاقتنا الإنتاجية السنوية للمغناطيسات الأرضية النادرة عالية الجودة 8000 طن.

حلول مغناطيسية مخصصة

نحن نقدم دوائر مغناطيسية مخصصة، ومكونات الفصل المغناطيسي، وحلول المغناطيس الصناعي لتلبية متطلبات التطبيق المختلفة. منتجاتنا تستخدم على نطاق واسع في معدات الفصل، والأتمتة، السيارات والإلكترونيات وغيرها من الصناعات.

مراقبة جودة موثوقة

يتم تنفيذ أنظمة إدارة الجودة الصارمة طوال عملية الإنتاج لضمان الموثوقية الأداء والخدمة الطويلة في الحياة. يستفيد العملاء من العرض المباشر من المصنع، والدعم الفني الاحترافي، وخبرة التصنيع واسعة النطاق.

الأسئلة المتداولة

س 1: لماذا ينخفض ​​جاوس السطح بعد الاستخدام الصناعي على المدى الطويل؟

عادةً ما تحدث قطرات غاوس السطحية بسبب التعرض المستمر لدرجات حرارة أعلى من حد العمل المقنن للمغناطيس، أو التأثيرات الميكانيكية الشديدة التي تؤدي إلى كسر كتل السيراميك/NdFeB الداخلية، أو دخول السائل من خلال اللحامات التالفة مما يسبب الأكسدة الداخلية للنواة المغناطيسية.

س2: ما هو الفرق بين أغلفة الأنبوب SS304 وSS316L؟

SS304 مناسب للمسحوق الجاف العام والتطبيقات الزراعية غير المسببة للتآكل. يوفر SS316L مقاومة فائقة للتآكل بمساعدة الموليبدينوم ضد الكلوريدات والأحماض والمحاليل الكيميائية، مما يجعله إلزاميًا للبيئات الغذائية والصيدلانية والبحرية.

س3: هل يمكننا قطع أو لحام الشريط المغناطيسي بعد استلامه؟

لا. إن قطع أو لحام القضبان المغناطيسية يؤدي إلى تدمير الختم المحكم بشكل مباشر، ويحرق المغناطيس الداخلي، ويتسبب في إزالة المغناطيسية بشكل كارثي على الفور. يجب تصنيع جميع تعديلات الطول وتركيبات التثبيت خصيصًا في مصنعنا قبل التجميع.

س 4: كم مرة يجب علينا معايرة وقياس قضبان الترشيح المغناطيسية الخاصة بنا؟

بموجب معايير النظافة HACCP وISO 22000، يجب أن تخضع الفواصل المغناطيسية الموضوعة في نقاط التحكم الحرجة لاختبار غاوس المسجل مرة واحدة على الأقل كل 12 شهرًا باستخدام مقياس تسلا/غاوس المُعاير.

س 5: كيف تتعامل مجموعة Zhaobao مع التباعد المغناطيسي المخصص للسوائل اللزجة؟

يقوم فريقنا الهندسي بإعادة حساب سمك القطب الحديدي الداخلي وعرض كتلة المغناطيس لتوسيع فجوة المجال المغناطيسي، مما يتيح للسوائل اللزجة التدفق بحرية دون انسداد مع الحفاظ على كفاءة التقاط عالية للشوائب المغناطيسية الضعيفة.
