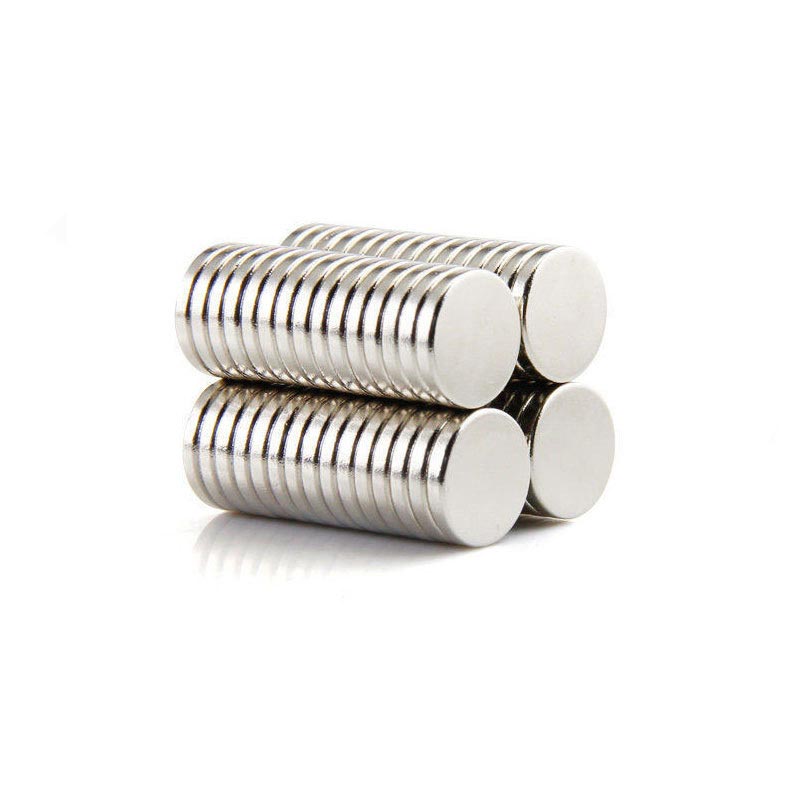

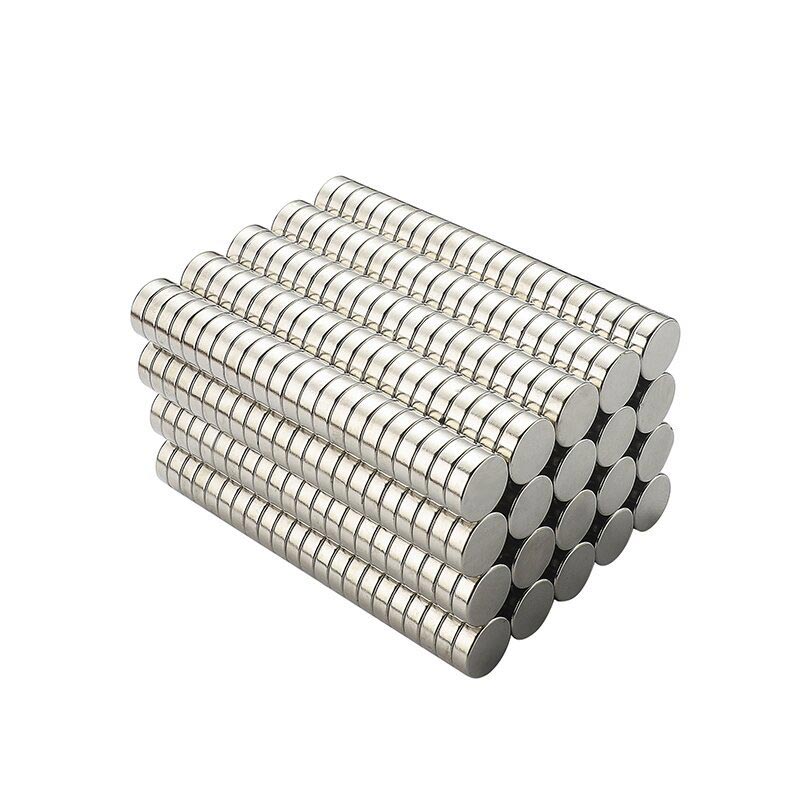

مغناطيس القرص

مصنعنا متخصص في تصنيع مغناطيسات الأقراص عالية الدقة للتطبيقات الصناعية المتنوعة التي تتطلب مكونات مغناطيسية مسطحة ودائرية. مع 30 عامًا من الخبرة في إنتاج المغناطيس، نقدم مغناطيسات قرصية بأقطار مختلفة (من 1 مم إلى 150 مم)، وسمك، ومواد مغناطيسية تشمل NdFeB، وSmCo، وFerite، وAlnico. يخضع كل مغناطيس قرص لمراقبة صارمة للجودة لضمان الأبعاد الدقيقة والخصائص المغناطيسية المتسقة والطلاءات الواقية المتينة لأداء موثوق.

إرسال استفسار

وصف المنتج

مغناطيس القرص الدقيق | مصنع مغناطيس القرص الصناعي | مصنع المغناطيس

تعد المغناطيسات القرصية، التي تتميز بشكلها الدائري المسطح مع مغنطة محورية، من بين تكوينات المغناطيس الدائم الأكثر تنوعًا المستخدمة في الصناعة الحديثة. هندستها البسيطة تتناقض مع الهندسة المعقدة اللازمة لإنتاجها بخصائص مغناطيسية متسقة، وأبعاد دقيقة، وحماية موثوقة من التآكل. مصنعنا مخصصمغناطيس القرصتجمع خطوط الإنتاج بين معالجة المواد المتقدمة والتصنيع الدقيق لتقديم مكونات تتفوق في التطبيقات التي تتراوح من أجهزة الاستشعار المصغرة إلى التجميعات المغناطيسية الصناعية.

سواء كنت في حاجة رقيقةمغناطيس القرصبالنسبة للتصميمات ذات المساحة المحدودة أو المتغيرات الأكثر سمكًا للحصول على أقصى قوة مغناطيسية، يضمن تكامل التصنيع العمودي لدينا الجودة في كل مرحلة. بدءًا من اختيار المواد الخام (باستخدام ≥99.5% من النيوديميوم النقي لدرجات NdFeB) وحتى الفحص النهائي، فإننا نحافظ على رقابة صارمة على العملية بأكملها، مما يؤدي إلىمغناطيس القرصالتي تؤدي أداءً متوقعًا في تطبيقاتك.

المزايا الرئيسية لتصنيع مغناطيس القرص لدينا

التحكم الدقيق في السماكة

لمغناطيس القرصغالبًا ما يكون السُمك هو البعد الأكثر أهمية الذي يؤثر على كل من الأداء المغناطيسي وملاءمة التجميع. تحقق تقنية الطحن على الوجهين الخاصة بنا تفاوتات سمك تصل إلى ±0.01 مم، مع الحفاظ على التوازي في حدود 0.02 مم عبر السطح بأكمله. تضمن هذه الدقة توزيعًا موحدًا للمجال المغناطيسي وتمنع مشكلات التجميع في التطبيقات المكدسة أو المجهزة بشكل وثيق.

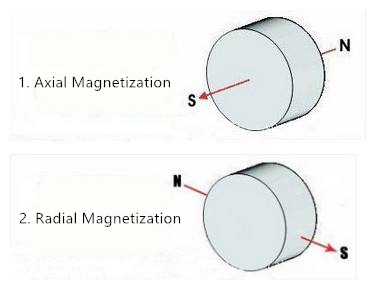

الأمثل المغنطة المحورية

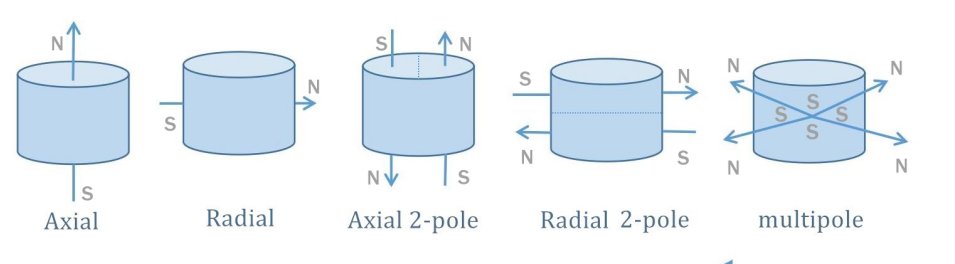

اتجاه المغنطة أمر بالغ الأهمية لمغناطيس القرص. تطبق أنظمة المغنطة المؤتمتة بالكامل لدينا مجالات نبضية قوية (تصل إلى 5T) على طول الاتجاه المحوري، مما يضمن التشبع الكامل ومحاذاة القطبية المتسقة. ل متعدد الأقطابمغناطيس القرص، نحن نستخدم تركيبات متخصصة لإنشاء أنماط مغنطة شعاعية أو مخصصة دقيقة مع انتقالات حادة بين الأعمدة.

حماية معززة للحواف

تكون مغناطيسات القرص معرضة بشكل خاص للتقطيع عند حوافها أثناء المعالجة والتجميع. تخلق عملية نصف قطر الحافة الخاصة بنا حوافًا طفيفة (0.1-0.3 مم) تقلل بشكل كبير من هذا الخطر دون المساس بالأداء المغناطيسي. بالإضافة إلى الطلاء الكهربائي Ni-Cu-Ni الموحد الذي يغطي الحواف بالكامل، فإن هذا يؤدي إلى متانة أكبرمغناطيس القرصمع عمر خدمة أطول.

أنواع وتطبيقات مغناطيس القرص

مغناطيس القرص الرقيق

سماكة:0.5 ملم - 3 ملم
التطبيقات:أجهزة الاستشعار، ومفاتيح القصب، وأجهزة التشفير المغناطيسية، والأجهزة الإلكترونية الاستهلاكية الرقيقة
الميزة الرئيسية:تصميم موفر للمساحة مع مجال مغناطيسي كافٍ لتطبيقات الكشف

مغناطيس القرص القياسي

سماكة:3 مم - 10 مم
التطبيقات:دوارات المحرك، الحاملات المغناطيسية، الفواصل، الاستخدام الصناعي العام
الميزة الرئيسية:التوازن الأمثل للقوة المغناطيسية والاستقرار الميكانيكي

مغناطيس القرص السميك

سماكة:10 ملم - 50 ملم
التطبيقات:وصلات عزم دوران عالية، رفع للخدمة الشاقة، ظرف مغناطيسي
الميزة الرئيسية:أقصى قوة مغناطيسية للتطبيقات الميكانيكية الصعبة

المواصفات القياسية لمغناطيس القرص (NdFeB N45)

يوضح الجدول أدناه الأحجام القياسية وقوى التثبيت التقريبية لمنتجنا NdFeB الملبدمغناطيس القرصمع طلاء Ni-Cu-Ni. تتوفر الأحجام والدرجات المخصصة (N35 إلى N52)، والطلاءات (Zn، Epoxy، Au، إلخ) عند الطلب. يتم قياس قوة السحب على لوح فولاذي بسمك 10 مم.

القطر (مم)	سمك (مم)	درجة	تقريبا. الوزن (ز)	قوة السحب النموذجية (كجم)
6.0	2.0	ن45	0.44	1.2 كجم
10.0	3.0	ن45	1.75	3.5 كجم
15.0	5.0	ن45	6.2	8.5 كجم
20.0	10.0	ن45	24.8	22 كجم
30.0	10.0	ن45	55.8	45 كجم
مخصص	0.5 - 50	الجميع	محسوب	مقلد

اعتبارات التعامل الهامة

مغناطيس القرصذات نسب القطر إلى السمك الكبيرة (الأقراص الرفيعة) تكون أكثر عرضة للتشقق تحت الضغط الميكانيكي. نوصي باستخدام أدوات غير حديدية للتعامل مع وتجنب الاتصال المباشر بين المغناطيس والأقطار الأكبر. تم تصميم عبوتنا الواقية (الحاويات البلاستيكية الفردية داخل الصناديق المقسمة) خصيصًا لمنع الضرر أثناء الشحن.

التطبيقات الأساسية لمغناطيس القرص

التصميم المسطح والمتماثلمغناطيس القرصيجعلها مثالية للعديد من التطبيقات في مختلف الصناعات. يساهم مجالها المغناطيسي الذي يمكن التنبؤ به وسهولة التكامل في استخدامها على نطاق واسع.

محركات DC بدون فرش:تم تركيبه على دوارات من أجل التشغيل الفعال بدون صيانة في تطبيقات السيارات والصناعية والاستهلاكية.
أجهزة الاستشعار والمفاتيح المغناطيسية:يستخدم في أنظمة استشعار الموقع وكشف السرعة وتبديل القرب.
القابضة المغناطيسية والتثبيت:لحاملي الأدوات، والأدوات، والتركيبات، والإغلاق المغناطيسي، وتأمين المكونات أثناء التصنيع.
الأجهزة الصوتية:مكبرات الصوت وسماعات الرأس والميكروفونات حيث يوفر مغناطيس القرص المجال المغناطيسي اللازم لنقل الصوت.
المعدات الطبية:مكونات التصوير بالرنين المغناطيسي، وأنظمة توصيل الأدوية، والأدوات الجراحية، وأجهزة التشخيص.
الفصل المغناطيسي:يتم ترتيبها في شبكات أو ألواح لإزالة الملوثات الحديدية من السوائل والمساحيق.
الالكترونيات الاستهلاكية:محركات اهتزاز الهواتف الذكية، وآليات التركيز التلقائي للكاميرا، وموصلات الشحن المغناطيسية، والأجهزة المنزلية الذكية.
الطاقة المتجددة:مولدات توربينات الرياح وأنظمة تحويل الطاقة النظيفة الأخرى.

شهادات ومعايير الجودة

إن عمليات التصنيع وأنظمة إدارة الجودة لدينا معتمدة وفقًا للمعايير الدولية، مما يضمن منتجاتنامغناطيس القرصتلبية المتطلبات الصارمة للأسواق العالمية بما في ذلك صناعات السيارات والطبية والفضاء والإلكترونيات الاستهلاكية.

IATF 16949:2016 الأيزو 9001:2015 الأيزو 14001:2015 الوصول وتقييد المواد الخطرة معتمد من إس جي إس CP65 / EN71

كل دفعة منمغناطيس القرصيخضع لاختبارات شاملة بما في ذلك التحقق من الأبعاد (باستخدام أجهزة العرض الضوئية وCMM)، واختبار الخصائص المغناطيسية (مخطط التباطؤ)، وقياس سمك الطلاء (الأشعة السينية)، واختبارات الالتصاق (اختبار الشريط وفقًا لمعيار ASTM D3359)، والمحاكاة البيئية (اختبار رش الملح وفقًا لمعيار ASTM B117). تتوفر شهادات المواد وتقارير الاختبار لجميع أوامر الإنتاج.

اطلب عينات وعروض أسعار من Disk Magnet

دعم هندسي مجاني للتطبيقات المخصصة

أرسل متطلبات مغناطيس القرص الخاص بك (المادة، والدرجة، والقطر، والسمك، والكمية، والطلاء، والمغنطة) للحصول على عرض أسعار تفصيلي. يمكن لفريقنا الهندسي تقديم المساعدة الفنية في تصميم الدوائر المغناطيسية واختيار المواد وتحسين التطبيقات.

احصل على عرض أسعار مخصص ودعم فني

اتصل بفريق المبيعات الفني لدينا:
واتساب/وي تشات/الهاتف: +86-18133696123 | البريد الإلكتروني: zb12@magnets-world.com

وقت الاستجابة: عادةً خلال 2-4 ساعات عمل. التعبئة والتغليف للتصدير والوثائق الكاملة المضمنة مع جميع الشحنات الدولية.
