على عكس المغناطيس ذي الحجم القياسي،مغناطيسات أرضية نادرة كبيرةتتطلب هندسة دوائر مغناطيسية متخصصة لمنع إزالة المغناطيسية الذاتية وضمان توزيع التدفق الموحد. يستخدم فريقنا الهندسي برنامج تحليل العناصر المحدودة (FEA) لتحسين اتجاه المغنطة ونسبة العرض إلى الارتفاع، مما يؤدي إلى تعظيم منتج BH مع الحفاظ على السلامة الهيكلية في جميع أنحاء حجم المغناطيس.
منتجات
مغناطيسات أرضية نادرة كبيرة
بالنسبة للمشاريع التي تتطلب قوة مغناطيسية كبيرة على مساحات سطحية كبيرة، توفر مغناطيساتنا الأرضية النادرة الصناعية الكبيرة كثافة طاقة مغناطيسية لا مثيل لها وموثوقية هيكلية. تم تصميم هذه المغناطيسات باستخدام مواد النيوديميوم عالية الجودة وتم تصنيعها من خلال عملية الإنتاج المتكاملة رأسيًا لدينا، وتحافظ على أداء ثابت في البيئات الصناعية الصعبة. بأبعاد تصل إلى 150 مم وتكوينات متخصصة لتطبيقات عزم الدوران العالي، تعمل مغناطيسات الأرض النادرة الكبيرة لدينا كمكونات مهمة في مولدات توربينات الرياح، وأنظمة الفصل المغناطيسي، ومعدات الأتمتة الصناعية الثقيلة.
إرسال استفسار
وصف المنتج

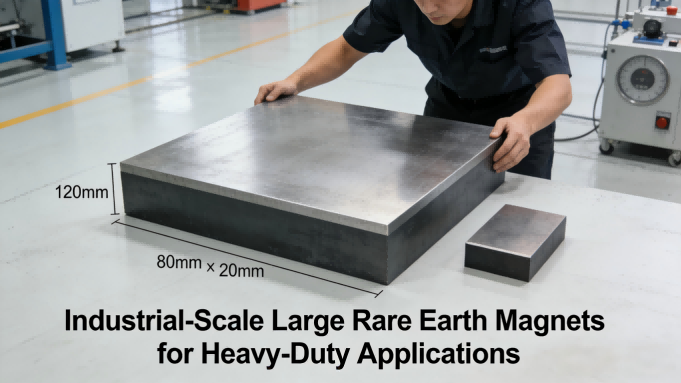

مغناطيسات الأرض النادرة الصناعية الكبيرة: حلول عالية الطاقة للتطبيقات الثقيلة
المزايا الهندسية للمغناطيسات الأرضية النادرة واسعة النطاق
تصميم الدوائر المغناطيسية الأمثل
السلامة الهيكلية والإدارة الحرارية
تخلق الكتلة المتزايدة للمغناطيس كبير الحجم تحديات فريدة في التمدد الحراري والضغط الميكانيكي. نقوم بدمج درجات NdFeB المعززة بالديسبروسيوم (سلسلة H، SH، UH) مع معاملات درجة حرارة محسنة، مما يضمن الاستقرار التشغيلي حتى 180 درجة مئوية. تحليل الإجهاد الداخلي أثناء التلبيد يمنع حدوث تشققات دقيقةمغناطيسات أرضية نادرة كبيرةأبعاد تتجاوز 100 ملم.
معالجة دقيقة للتنسيقات الكبيرة

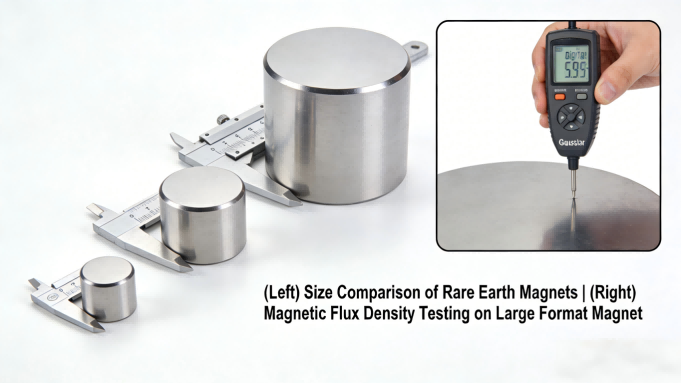

يصبح اتساق التصنيع أمرًا بالغ الأهمية بشكل متزايد مع أحجام المغناطيس الأكبر. تحافظ معدات الطحن CNC المتخصصة لدينا على تفاوتات تبلغ ± 0.02 مم حتى على أبعاد 150 مم، بينما تضمن أنظمة المغنطة متعددة الاتجاهات الخاصة بنا تجانس مغنطة بنسبة > 95% في جميع أنحاء الحجم الكامل لكل منهامغناطيس أرضي نادر كبير.
المواصفات الفنية: سلسلة مغناطيسات أرضية نادرة كبيرة
يعرض الجدول التالي تفاصيل مجموعتنا القياسية من المغناطيسات الأرضية النادرة كبيرة الحجم. تتوفر تكوينات مخصصة، بما في ذلك أبعاد محددة تصل إلى 150 مم، ومغنطة متعددة الأقطاب، والطلاءات المتخصصة لتطبيقات OEM.
| مسلسل | الأبعاد النموذجية (مم) | الدرجات المتاحة | الطاقة المغناطيسية (BHmax، MGOe) | الأعلى. درجة حرارة التشغيل | التطبيقات الصناعية الأولية |
|---|---|---|---|---|---|
| إل آر إم-100 | 100×50×20 إلى 120×80×25 | N42SH، N45H، N48 | 42-48 ميغاجو | 150 درجة مئوية | دوارات محرك كبيرة، رافعات مغناطيسية |
| إل آر إم-120 | 120×60×25 إلى 150×80×30 | N40UH، N42SH، N45M | 40-45 ميغاجو | 180 درجة مئوية | مولدات توربينات الرياح، الفواصل المغناطيسية |
| إل آر إم-150 | 150×100×30 إلى 150×150×40 | N38EH، N40UH، N42H | 38-42 ميغاجو | 200 درجة مئوية | الأتمتة الصناعية وأجهزة استشعار الآلات الثقيلة |
| تنسيق كبير مخصص | حتى 150×200×50 | N35-N52 جميع السلاسل | 35-52 ميغاجو | 80-220 درجة مئوية | حلول مخصصة للبحث والتطوير والمعدات المتخصصة |
التميز في التصنيع للمكونات المغناطيسية واسعة النطاق
إنتاج موثوقمغناطيسات أرضية نادرة كبيرةيتطلب معدات متخصصة وضوابط العملية. تحتوي منشأتنا التي تبلغ مساحتها 30,000 متر مربع على خطوط إنتاج مخصصة للمغناطيس كبير الحجم، بما في ذلك مكابس هيدروليكية بقدرة 500 طن للضغط الموحد، وأفران تلبيد كبيرة الحجم مع ملفات تعريف دقيقة لدرجة الحرارة، وتركيبات مغنطة متعددة الاتجاهات مصممة خصيصًا. يخضع كل مغناطيس كبير للتحقق من الأبعاد، والكشف عن عيوب السطح، ورسم خرائط مغناطيسية كاملة الحجم قبل تلقي طلاء Ni-Cu-Ni القياسي (السمك الإجمالي 15 ميكرومتر على الأقل) للحماية من التآكل.
IATF 16949:2016 الأيزو 9001:2015 تخصص التنسيق الكبير رسم الخرائط المغناطيسية بالحجم الكامل متوافق مع RoHS & REACH
إرشادات المناولة والتكامل
بسبب قوتها المغناطيسية الكبيرة، لدينامغناطيسات أرضية نادرة كبيرةتتطلب بروتوكولات معالجة متخصصة. نحن نقدم وثائق فنية مفصلة بما في ذلك إجراءات الفصل الآمن، وتركيبات التجميع الموصى بها، واعتبارات التمدد الحراري للدمج في منتجك النهائي. يتم شحن جميع المغناطيسات الكبيرة بفواصل غير مغناطيسية ومعبأة في عبوة داخلية معززة مكونة من 8 خلايا داخل صناديق خشبية مخصصة للتصدير لتوفير أقصى قدر من الحماية أثناء النقل.
اطلب استشارة هندسية بشأن تطبيق المغناطيس الكبير لديك
يتطلب دمج المغناطيسات الأرضية النادرة كبيرة الحجم مواصفات دقيقة وهندسة تطبيقات. يقدم فريقنا الفني تحليلًا مجانيًا للتطبيقات، بما في ذلك محاكاة الدوائر المغناطيسية والتنبؤ بالأداء الحراري ودعم تكامل CAD. اتصل بنا وأخبرنا بمتطلبات الأبعاد ومعايير الأداء الخاصة بك للحصول على اقتراح مفصل.
الاتصال الهندسي المباشر: +86-18226620303 (WhatsApp/WeChat) | البريد الإلكتروني: zb25@magnets-world.com
