ندفيب المغناطيس الدائري

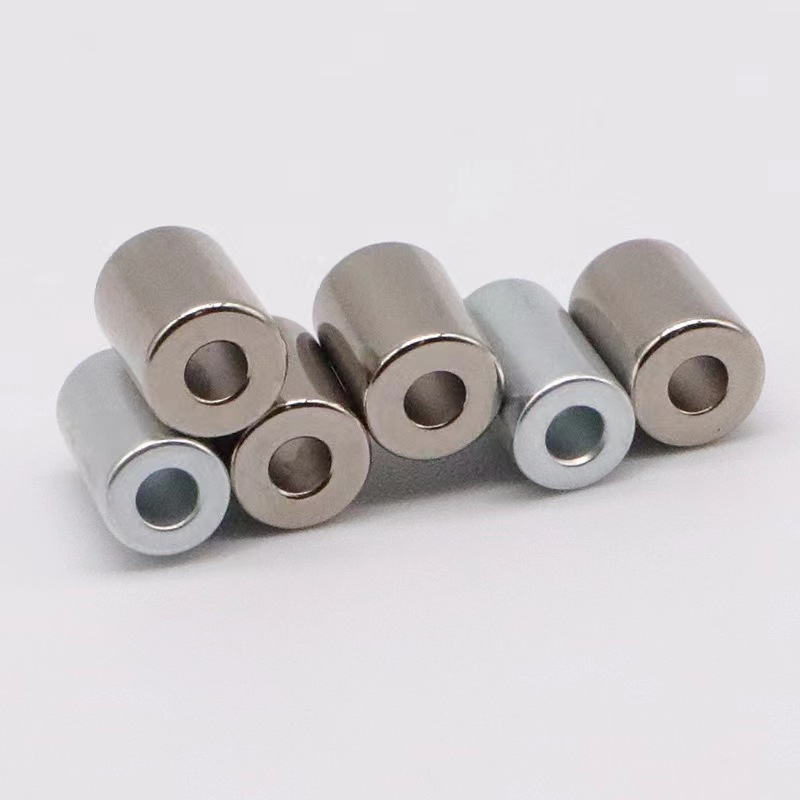

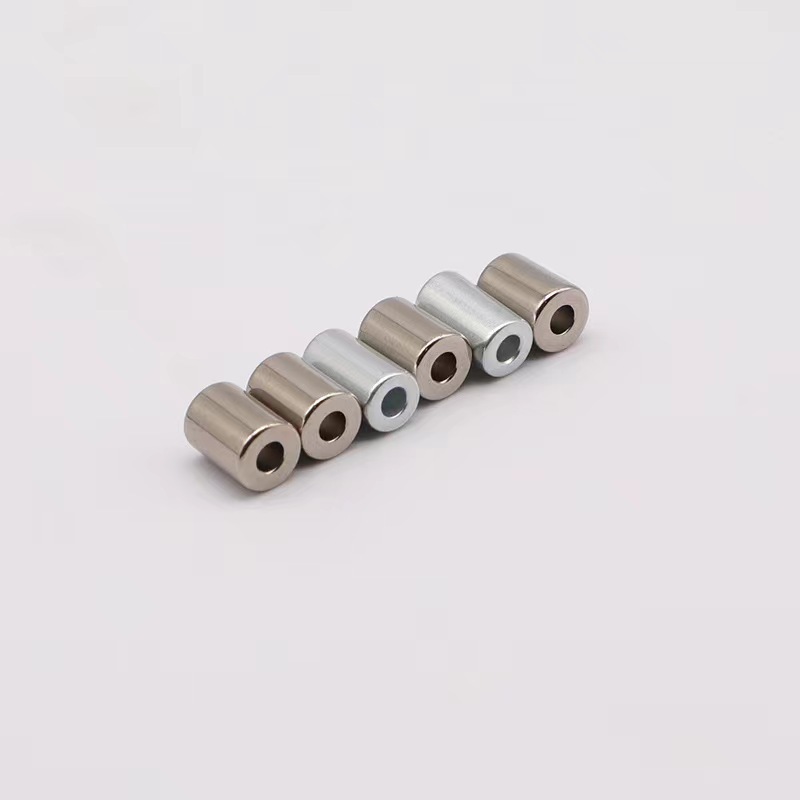

تم تصميم مغناطيسات الحلقة NdFeB الخاصة بنا، المصممة للتطبيقات التي تتطلب هندسة المجال المغناطيسي المُحسّنة، لإدارة فعالة للتدفق المغناطيسي من خلال تصميمها الحلقي. تم تصميم مغناطيس النيوديميوم على شكل حلقة خصيصًا للمحركات وأجهزة الاستشعار وأجهزة التشفير والمعدات الصوتية حيث يتيح تكوينها الحلقي تصميمات الدوائر المغناطيسية المدمجة والتكامل الموفر للمساحة. متوفر في درجات مختلفة من N35 إلى N52 وأنماط مغنطة متعددة (محوري، شعاعي، متعدد الأقطاب)، يتم تصنيع كل مغناطيس حلقة NdFeB مع التحكم الدقيق في الأبعاد، وتوزيع المجال المغناطيسي الموحد، والطلاءات الواقية القوية المناسبة لبيئات التشغيل الصعبة.

إرسال استفسار

وصف المنتج

مغناطيس حلقة ندفيب | مغناطيس حلقة النيوديميوم عالي الأداء للمحركات وأجهزة الاستشعار

مغناطيس حلقة ندفيب: مغناطيس حلقة نيوديميوم مصممة بدقة للتطبيقات المتقدمة

القطر الخارجي (OD)

3 مم - 150 مم

القطر الداخلي (معرف)

1 ملم - 120 ملم

سمك (الارتفاع)

1 ملم - 50 ملم

تركيز

.050.05 مم

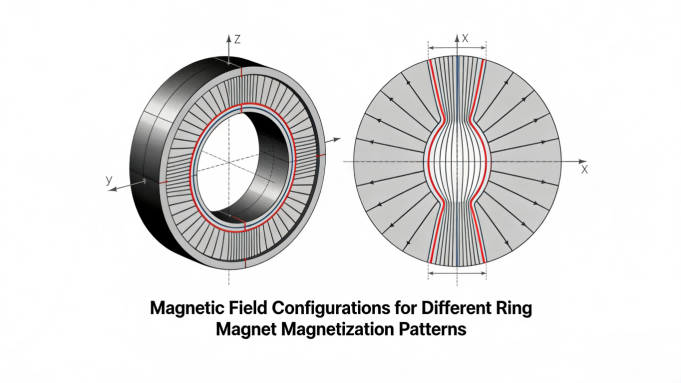

خيارات المغنطة للمغناطيس الحلقي

المغنطة المحورية:أقطاب مغناطيسية على الوجهين العلوي والسفلي (من خلال السُمك). مثالية لمحركات التدفق المحوري، والوصلات المغناطيسية، وتطبيقات التثبيت حيث يكون المجال المغناطيسي عموديًا على سطح التثبيت.

المغنطة الشعاعية:أقطاب مغناطيسية على الأسطح الأسطوانية الداخلية والخارجية. يُفضل لمحركات التيار المستمر بدون فرش، والمحركات المؤازرة، وأجهزة التشفير الدوارة حيث يكون المجال المغناطيسي موازيًا لمحور الدوران.

مغنطة متعددة الأقطاب:أزواج متعددة من القطب الشمالي والجنوبي حول المحيط. تستخدم في المحركات السائر، وأنظمة تحديد المواقع الدقيقة، وعجلات التشفير التي تتطلب دقة زاوية دقيقة.

المزايا الهندسية لهندسة المغناطيس الحلقي

تصميم الدوائر المغناطيسية الأمثل

الهندسة الحلقيةمغناطيس حلقة ندفيبتخلق مجالات مغناطيسية مركزة بشكل طبيعي مع الحد الأدنى من التدفق الضال، مما يجعلها مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا في المجال. يقلل المركز المجوف من استخدام المواد مع الحفاظ على الحجم المغناطيسي الفعال، ويسمح بتركيب العمود أو المكونات عبر المركز. يعد هذا التصميم مفيدًا بشكل خاص في تطبيقات المحركات حيث يمكن تركيب المغناطيس الحلقي مباشرة على أعمدة الدوار، مما يؤدي إلى إنشاء مجالات مغناطيسية فعالة لفجوة الهواء مع الحد الأدنى من خسائر الدائرة المغناطيسية.

التحكم الدقيق في الأبعاد

التصنيع متسقمغناطيس حلقة ندفيبيتطلب أدوات متخصصة وضوابط عملية للحفاظ على التركيز (عادةً ≥0.05 مم)، والأوجه المتوازية، وعلاقات القطر الداخلي/الخارجي الدقيقة. تحافظ معدات طحن وتقطيع الماس التي يتم التحكم فيها باستخدام الحاسب الآلي (CNC) على تفاوتات الأبعاد بمقدار ±0.02 مم على الأسطح الحرجة، بينما يمنع التثبيت المتخصص أثناء التلبيد الاعوجاج ويحافظ على الاستدارة. تضمن الهندسة الدقيقة التركيب المناسب في التجميعات والأداء المغناطيسي المتسق عبر دفعات الإنتاج.

تطبيق طلاء موحد

تطبيق الطلاءات الواقية علىمغناطيس حلقة ندفيبيمثل تحديات فريدة بسبب الهندسة المعقدة مع كل من الأسطح الداخلية والخارجية. تستخدم خطوط الطلاء الكهربائي الآلية الخاصة بنا تركيبات مصممة خصيصًا وتحريك حوض استحمام محسّن لضمان طلاء Ni-Cu-Ni موحد (إجمالي سماكة 12-15 ميكرومتر) على جميع الأسطح، بما في ذلك التجويف الداخلي. بالنسبة للتطبيقات المهمة، نقدم خيارات طلاء محسنة بما في ذلك إغلاق الحواف بالإيبوكسي لمنع نقاط بدء التآكل في منطقة القطر الداخلي الصعبة.

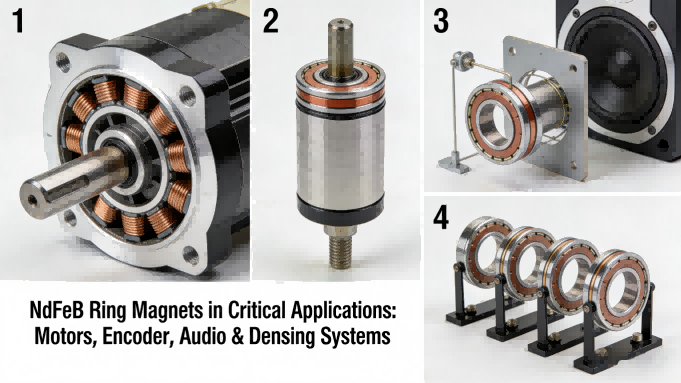

التطبيقات الأساسية لمغناطيس حلقة ندفيب

أنظمة المحركات

تتطلب محركات التيار المستمر بدون فرش، والمحركات المؤازرة، والمحركات السائر، والمحركات المغزلية، ودوارات المولدات دوائر مغناطيسية مدمجة وفعالة.

أجهزة الاستشعار والتشفير

أجهزة التشفير الدوارة وأجهزة استشعار الموضع وأجهزة استشعار السرعة والأنظمة المغناطيسية التي تتطلب قياسًا زاويًا دقيقًا.

معدات الصوت

مكبرات الصوت والميكروفونات وسماعات الرأس ومحولات الطاقة الصوتية التي تستخدم هندسة المغناطيس الحلقي لتحسين المجالات المغناطيسية.

الأجهزة الطبية

تتطلب مكونات التصوير بالرنين المغناطيسي والأدوات الجراحية ومعدات التشخيص والمضخات الطبية مكونات مغناطيسية دقيقة.

المواصفات الفنية: سلسلة المغناطيس الحلقي NdFeB القياسية

يوضح الجدول التالي مجموعتنا القياسية منمغناطيس حلقة ندفيبذات أبعاد ومواصفات مشتركة. تتوفر التكوينات المخصصة بما في ذلك الأبعاد الخاصة والدرجات وأنماط المغنطة والطلاءات لتطبيقات OEM مع الحد الأدنى المناسب لكميات الطلب.

كود السلسلة	الأبعاد (OD×ID×H) ملم	الدرجات المتاحة	مغنطة	غاوس نموذجي (السطح)	قوة السحب*	التطبيقات الأولية
ص-10	10×5×3	ن35، ن38، ن42	محوري	2,300-2,500 جم	0.8 كجم	أجهزة استشعار صغيرة، محركات صغيرة
ص-20	20×10×5	ن38، ن42، ن45	محوري/شعاعي	2,400-2,600 جم	2.5 كجم	التشفير، محركات التيار المستمر الصغيرة
ص-30	30×15×8	N40، N42، N45H	شعاعي	2,500-2,700 جم	6.5 كجم	المحركات المؤازرة، المحركات
ص-50	50×25×10	N42H، N45SH، N48	شعاعي/متعدد الأقطاب	2,600-2,800 جم	15.0 كجم	محركات BLDC، محركات الأقراص الصناعية
ص-80	80×40×15	N45SH، N48H، N50	متعدد الأقطاب	2,700-2,900 جم	32.0 كجم	المحركات الكبيرة والمولدات
خواتم مخصصة	نطاق OD 3-150 مم	N30-N55 جميع السلاسل	جميع الأنماط	2,200-3,000 جم	تطبيق محدد	التطبيقات المتخصصة

* يتم قياس قوة السحب على اللوحة الفولاذية ذات الاتصال المباشر. تختلف قوة الإمساك الفعلية باختلاف مادة سطح التزاوج، واللمسة النهائية، ومنطقة الاتصال.

ضمان الجودة لتطبيقات المغناطيس الحلقي

كل دفعة إنتاج لدينامغناطيس حلقة ندفيبيخضع للتحقق الشامل من الجودة الخاصة بالهندسة الحلقية. نقوم بإجراء قياس التركيز باستخدام آلات قياس الإحداثيات (CMM) مع طاولات دوارة، ورسم خرائط المجال المغناطيسي باستخدام تركيبات مسبار متخصصة لأسطح القطر الداخلي، والتحقق من سمك الطلاء في نقاط متعددة على كل من القطرين الداخلي والخارجي. تحاكي تركيبات الاختبار المتخصصة لدينا ظروف التركيب الفعلية للتحقق من الأداء المغناطيسي في التطبيقات التمثيلية. تتضمن شهادات الاختبار الكاملة بيانات الأبعاد ومعايير الأداء المغناطيسي والتحقق من الطلاء من أجل التتبع الكامل.

IATF 16949:2016 الأيزو 9001:2015 شهادة التركيز الوصول وRoHS المتوافقة رسم الخرائط الميدانية الكاملة تم اختبار تطبيق المحرك

إرشادات تركيب وتكامل المغناطيس الحلقي

التثبيت السليم لمغناطيس حلقة ندفيبأمر بالغ الأهمية للأداء الأمثل والسلامة. نحن نقدم إرشادات فنية مفصلة بما في ذلك تركيبات التداخل الموصى بها (عادةً 0.02-0.05 مم على القطر)، وبروتوكولات الربط اللاصق للتطبيقات عالية السرعة، واعتبارات التمدد الحراري للعلب المعدنية. بالنسبة للحلقات الممغنطة متعددة الأقطاب، نقوم بتوفير علامات الاتجاه ومراجع المحاذاة الزاوية الدقيقة لضمان التنفيذ المرحلي المناسب في تطبيقات المحركات وأجهزة التشفير. يمكن لفريقنا الهندسي تقديم توصيات التركيب الخاصة بالتطبيقات بناءً على ظروف التشغيل ومتطلبات الأداء لديك.

اطلب عينات من Ring Magnet أو استشارة فنية

يتخصص فريقنا الهندسي في تطبيقات المغناطيس الحلقي ويوفر الدعم الفني الشامل بما في ذلك تحليل الدوائر المغناطيسية وتقييم الأداء الحراري وتوصيات تصميم التركيب. نحن نقدم عينة مجانيةمغناطيس حلقة ندفيبللتقييم في طلبك المحدد، مع استكمال شهادات الاختبار وبيانات الأداء. اتصل بنا وأخبرنا بمتطلبات الأبعاد ومواصفات الأداء وتفاصيل التطبيق للحصول على عرض فني شامل وعرض أسعار.

طلب استشارة حول المغناطيس الدائري

متخصص في المغناطيس الحلقي: +86-18226620303 (WhatsApp/WeChat) | البريد الإلكتروني: zb25@magnets-world.com | الرد الفني خلال ساعتين عمل لاستفسارات المغناطيس الحلقي
