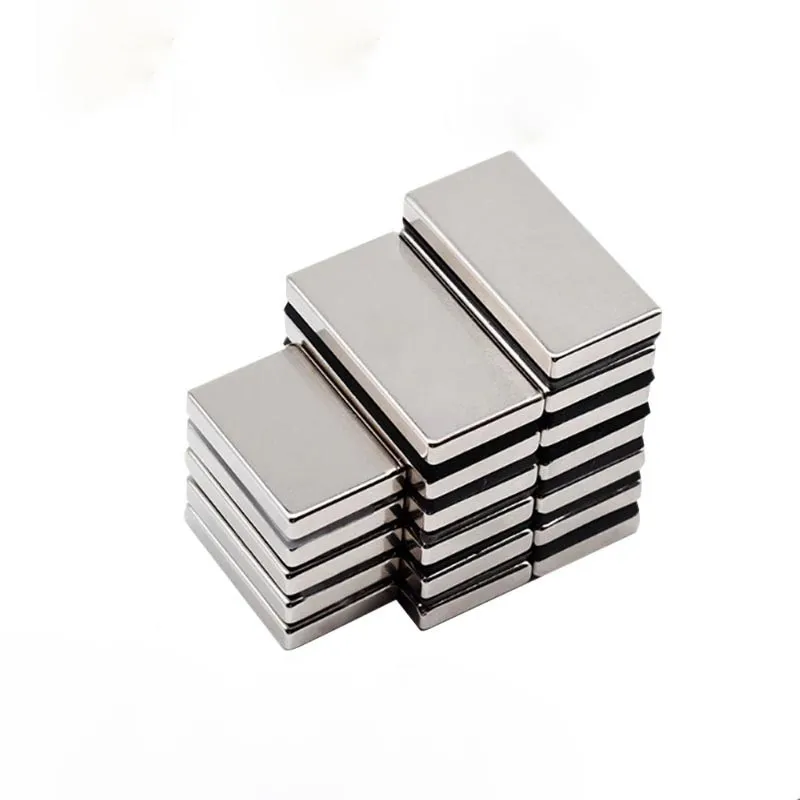

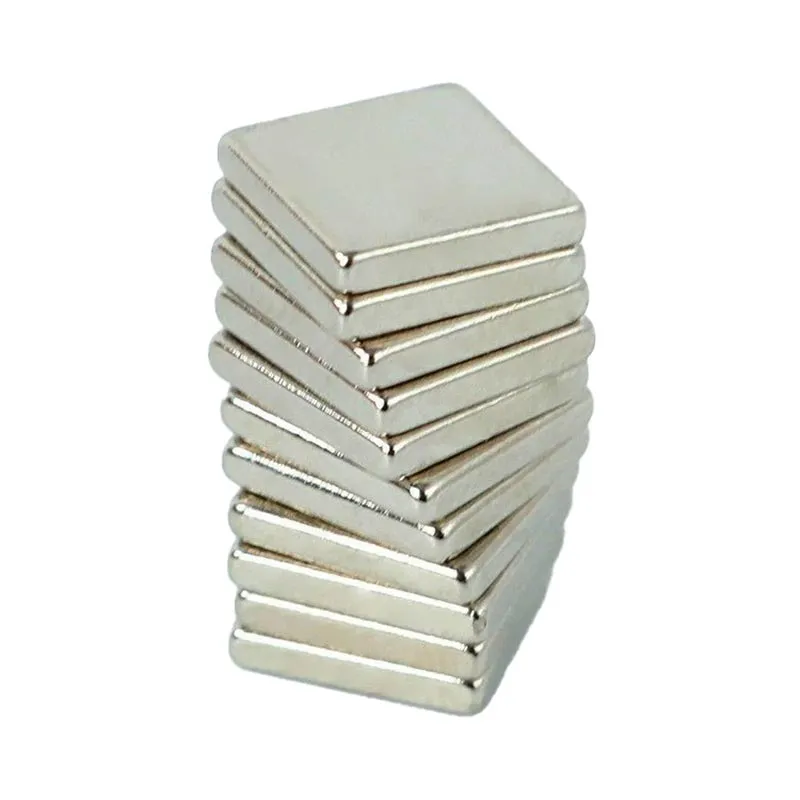

مغناطيس نيوديميوم مستطيل

توفر مجموعة Zhaobao Magnet مغناطيسات نيوديميوم مستطيلة مخصصة لمشتري الجملة. بفضل 30 عامًا من الخبرة في التصنيع، يعمل مصنعنا على حل تشوه التلبيد كبير الحجم من خلال تقنية التفريغ المتقدمة. نحن نضمن تفاوتًا صارمًا ± 0.05 مم، وتدفقًا مغناطيسيًا موحدًا، وألواح قوية مضادة للتآكل. بالشراكة مع CAS، نقدم حلول مغناطيسية عالية الأداء في جميع أنحاء العالم.

المعلمات المغناطيسية Br وHcj وBHmax وقدرات درجة الحرارة (محاذاة معايير IEC)

لتحديد المغناطيسات الصناعية للفواصل بشكل صحيح، يجب على مهندسي التصميم فهم العلاقة الأساسية بين الخصائص المغناطيسية الرئيسية المحددة بموجب المعايير الدولية مثل IEC 60404-5 (طرق قياس الخواص المغناطيسية للمواد الصلبة مغناطيسيًا).

كثافة التدفق المتبقية (Br)

تقيس كثافة التدفق المتبقي، المعبر عنها بـ Tesla (T) أو Gauss (G)، الحث المغناطيسي المتبقي في المغناطيس المشبع عندما تنخفض شدة المجال المغناطيسي إلى الصفر. ترتبط قيم Br الأعلى بشكل مباشر بقوة احتجاز مغناطيسية أقوى أو ناتج تدفق مغناطيسي أعلى في فجوات الهواء الضيقة. بالنسبة لمغناطيسات النيوديميوم المستطيلة القياسية التي تعمل في درجة حرارة الغرفة، تحقق درجات مثل N52 أو N54 قيم Br تتجاوز 1.45 تسلا.

الإكراه والإكراه الجوهري (Hcb وHcj)

يمثل الإكراه مقاومة المادة المغناطيسية لإزالة المغناطيسية. تشير القوة القسرية العادية (Hcb) إلى قوة المجال المغناطيسي المطلوبة لتقليل الحث المغناطيسي إلى الصفر، في حين أن القوة القسرية الجوهرية (Hcj) تقيس قوة المجال المطلوبة لتقليل الاستقطاب الداخلي تمامًا إلى الصفر. في البيئات التشغيلية الصعبة حيث تواجه مغناطيسات القضبان الخاصة بالفواصل مجالات مغناطيسية عكسية أو درجات حرارة تشغيل عالية، يعد ارتفاع Hcj أمرًا بالغ الأهمية لمنع إزالة المغناطيسية الدائمة.

الحد الأقصى لمنتج الطاقة (BHmax)

يحدد منتج الطاقة الأقصى، المُقاس بـ Mega-Gauss-Oersted (MGOe) أو كيلوجول لكل متر مكعب (kJ/m³)، الحد الأقصى لكثافة الطاقة المغناطيسية المخزنة داخل المغناطيس. وهو يمثل منتج الذروة للتحريض (B) وشدة المجال (H) على طول منحنى إزالة المغناطيسية. يتيح BHmax الأعلى للمهندسين تقليل أبعاد المكونات مع الحفاظ على الأداء المغناطيسي الضروري.

المعاملات الحرارية وعلاقة درجة حرارة العمل

تتميز مواد NdFeB الملبدة بخصائص تعتمد على درجة الحرارة. تتراوح معاملات درجة الحرارة للحث المغناطيسي α(Br) عادةً حول -0.09% إلى -0.12% لكل درجة مئوية، بينما يتراوح معامل درجة الحرارة للقسر الجوهري β(Hcj) من -0.50% إلى -0.65% لكل درجة مئوية. ومع زيادة درجة الحرارة، فإن التقليب الحراري يقلل من كل من Br وHcj. عند اختيار مغناطيسات القضبان للفواصل لتطبيقات درجات الحرارة المرتفعة، يجب على المهندسين تحديد درجات مقاومة لدرجة الحرارة (سلسلة M، H، SH، UH، EH، AH) التي تحافظ على ما يكفي من Hcj لمنع إزالة المغناطيسية الحرارية التي لا رجعة فيها عند درجات حرارة العمل القصوى.

التحكم الدقيق في تشويه التلبيد للمغناطيسات المستطيلة الكبيرة

يشكل تصنيع مغناطيسات نيوديميوم مستطيلة واسعة النطاق تحديات تقنية شديدة، لا سيما فيما يتعلق بالانكماش والتشوه متباين الخواص أثناء تلبيد الطور السائل بدرجة حرارة عالية. نظرًا لمحاذاة جزيئات مسحوق NdFeB تحت مجال مغناطيسي عالٍ أثناء الضغط، فإن كثافة الضغط ونسب الانكماش تختلف بشكل كبير بين الاتجاه الموازي (محور المحاذاة) والاتجاه العمودي.

الضغط على المجال المغناطيسي الموجه وتوحيد الكثافة

للتخلص من تدرجات الكثافة التي تسبب تشوهًا شديدًا، تستخدم مجموعة Zhaobao تقنية الصب الشريطي المتقدمة جنبًا إلى جنب مع تدهور الهيدروجين (HD) والطحن النفاث لإنتاج جزيئات فائقة الدقة مع توزيع موحد لحجم الحبوب (3 إلى 5 ميكرون). خلال مرحلة الضغط، تقوم مكابس المجال المغناطيسي الأوتوماتيكية متعددة التجاويف بتطبيق ردود فعل الضغط في الوقت الفعلي لضمان كثافة خضراء موحدة في جميع أنحاء الأشكال المستطيلة الكبيرة.

صواني التلبيد المتخصصة والتحكم في الجو

أثناء مرحلة التلبيد الفراغي عند درجات حرارة تتجاوز 1000 درجة مئوية، يتم وضع الكتل المستطيلة عالية الجودة على ألواح تلبيد الموليبدينوم المصممة خصيصًا مع طبقات من السيراميك عديمة الاحتكاك. وهذا يسمح بانكماش مجهري غير مقيد، مما يمنع قوى السحب المادية التي تسبب تجعيد الحافة وتشوه القوس. علاوة على ذلك، تضمن أفران التفريغ متعددة المناطق التي يتم التحكم فيها بواسطة الكمبيوتر تجانس مجال درجة الحرارة في حدود ±2 درجة مئوية عبر حجم الفرن بالكامل.

الطحن الدقيق والفحص المباشر

بعد التلبيد والمعالجة الحرارية متعددة المراحل (التليين)، تخضع مغناطيسات النيوديميوم المستطيلة الكبيرة لدينا لطحن سطحي مزدوج القرص عالي الدقة، وأسلاك EDM، وتقطيع CNC. تعمل أنظمة قياس الليزر المتكاملة عالية السرعة على مراقبة دقة الأبعاد عبر الطول والعرض والسمك في الوقت الفعلي، مما يضمن الامتثال الصارم للتفاوتات الميكانيكية الصارمة (±0.05 مم أو أكثر).

دليل اختيار التطبيق: الدرجات والطلاءات وظروف العمل

يعد اختيار درجة المغناطيس الصحيحة وحماية السطح أمرًا ضروريًا لتحقيق الاستقرار التشغيلي على المدى الطويل. فيما يلي مصفوفة الاختيار الهندسية الخاصة بنا للقضبان المغناطيسية للفواصل المصممة لبيئات صناعية محددة:

دليل المشتريات وضمان الجودة

تضمن Zhaobao Magnet Group الشفافية الكاملة ومراقبة الجودة الصارمة ومعايير التصنيع الخالية من العيوب بموجب شهادة ISO/IATF 16949. تخضع كل شحنة من المغناطيسات المخصصة للفواصل لاختبار التدفق المغناطيسي والتحقق من الأبعاد بنسبة 100%.

قائمة التحقق من التسامح الأبعاد

قبل إصدار عمليات إنتاج مخصصة، يرجى مراجعة مواصفات المعلمات الفيزيائية التالية وتأكيدها مع فريقنا الهندسي الفني:

• الطول (L) × العرض (W) × السُمك (T):حدد الأبعاد بالملليمتر (مم) مع التفاوتات المطلوبة (قياسي: ±0.05 مم؛ الدقة: ±0.02 مم).
• اتجاه المغنطة:حدد ما إذا كان الاتجاه عبر السُمك (موجهًا على طول T)، أو على طول الطول (L)، أو عبر العرض (W).
• حواف الزاوية / نصف القطر:أشر إلى معالجات الحواف المطلوبة (على سبيل المثال، حواف مشطوف C0.5mm أو حواف مستديرة R0.5mm) لمنع التقطيع أثناء التجميع.
• مواصفات الطلاء:تحديد سمك المعالجة السطحية (على سبيل المثال، Ni-Cu-Ni 12-25 ميكرون) وساعات مقاومة رذاذ الملح المطلوبة (على سبيل المثال، 48h، 96h، 240h).
• حد التشغيل الحراري:تأكد من درجات حرارة التشغيل المستمرة والذروة لضمان اختيار الإكراه الصحيح.

عملية تطبيق عينة مجانية

نحن نقدم اختبار عينة مجاني لمشاريع OEM/ODM المؤهلة لتسريع دورة التصميم الخاصة بك:

1. تقديم المتطلبات الفنية:اتصل بفريق هندسة المبيعات لدينا وأخبره بالرسومات الفنية وتفاصيل التطبيق المستهدف والكميات.
2. التقييم الهندسي ومراجعة التصميم بمساعدة الكمبيوتر:يقوم فريق البحث والتطوير لدينا بمراجعة التصميم الخاص بك في غضون 24 ساعة للتحقق من الجدوى المغناطيسية ومكدسات التسامح.
3. تصنيع العينة:يتم إرسال عينات الأبعاد القياسية في غضون 3 إلى 5 أيام عمل؛ نماذج أولية ملبدة مخصصة في غضون 7 إلى 10 أيام.
4. يتضمن تقرير اختبار الأداء:تشتمل كل حزمة عينة على تقارير اختبار منحنى التباطؤ (منحنى إزالة المغناطيسية)، وتقارير سمك الطلاء، وأوراق فحص الأبعاد.

حول مجموعة Zhaobao Magnet

تأسست مجموعة Zhaobao Magnet Group في التسعينيات، وهي عبارة عن مصنع مغناطيس لمدة 30 عامًا وواحدة من أقدم الشركات العاملة في إنتاج المغناطيسات الأرضية النادرة في الصين. بعد 30 عامًا من التطوير والاستثمار المستمر والبحث والتطوير الدقيق في مجال المغناطيسات القوية، نمت مجموعة Zhaobao لتصبح شركة تصنيع منتجات المغناطيس الدائم الكبيرة التي تدمج البحث والتطوير والإنتاج والمبيعات. يغطي مصنعنا الرئيسي للمغناطيس مساحة 60,000 متر مربع ويعمل به أكثر من 500 موظف ماهر. اليوم، يتجاوز إنتاجنا السنوي من مغناطيس النيوديميوم القوي عالي الجودة 8000 طن، مما يؤسس مكانتنا كقاعدة رائدة لإنتاج المغناطيس الدائم في الصين.

مجموعة Zhaobao متخصصة في تصنيع العديد من المغناطيسات الدائمة، بما في ذلك مغناطيس النيوديميوم، ومغناطيس الفريت، ومغناطيس SmCo، ومغناطيس AlNiCo. تخدم هذه المنتجات قطاعات عالمية متنوعة، بما في ذلك هندسة السيارات والإلكترونيات والاتصالات والمعدات الطبية والفضاء والأتمتة الصناعية. من خلال الاستفادة من تقنيات المغناطيس باعتبارها اختصاصنا الأساسي، نقوم أيضًا بتطوير مجموعات مغناطيسية مخصصة، وأدوات مغناطيسية، وألعاب مغناطيسية، ومعدات ميكانيكية متخصصة. وبعيدًا عن الأبعاد القياسية، فإننا نتميز في تقديم التصميم الهندسي المخصص، والتصنيع الدقيق، والتصنيع المخصص لمغناطيسات النيوديميوم المستطيلة عالية الأداء التي تلبي بدقة المتطلبات الهندسية الصارمة للعملاء.

الأسئلة المتداولة

Q1: في حالة حدوث كسر أو كسر في مغناطيس النيوديميوم المستطيل أثناء التجميع، فمن المسؤول؟

مغناطيس النيوديميوم الملبد هو مواد هشة بطبيعتها بسبب تركيبها البلوري المعدني. في حالة حدوث ضرر بسبب عدم كفاية التعبئة والتغليف أو معالجة النقل، تتحمل Zhaobao Group المسؤولية الكاملة وتوفر بدائل مجانية فورية. إذا حدث تشقق أثناء التجميع الداخلي الخاص بك بسبب التعامل غير السليم، فسيساعد فريقنا الهندسي في تصميم أدوات التجميع المتخصصة غير المغناطيسية والمصدات الواقية لمنع التقطيع.

س2: ماذا يحدث إذا فقدت المغناطيس مغنطتها أثناء الشحن البحري أو النقل الجوي؟

يمكن أن تعاني المغناطيسات غير المحمية من إزالة المغناطيسية أو تسبب مخاطر النقل إذا تعرضت لمجالات خارجية قوية أو تقلبات شديدة في درجات الحرارة. تقوم مجموعة Zhaobao بتعبئة جميع الصادرات باستخدام حاويات التدريع المغناطيسي المخصصة (الصناديق المبطنة بالحديد) المتوافقة مع لوائح الاتحاد الدولي للنقل الجوي للبضائع الخطرة ومعايير الشحن البحري. نحن نضمن عدم فقدان الأداء أو إزالة المغناطيسية أثناء النقل في ظل الظروف اللوجستية العادية.

س3: كيف يمكنك ضمان الاتساق المغناطيسي عبر مجموعة كبيرة مكونة من 100000 قطعة مستطيلة؟

نحن نستخدم معدات فحص التدفق المغناطيسي الآلية بنسبة 100% إلى جانب التحكم في العمليات الإحصائية (SPC). يتم اختبار كل دفعة مغناطيسية من حيث Br وHcj وأقصى قدر من اتساق منتج الطاقة. نحن نضمن أن انحراف المجال المغناطيسي السطحي داخل نفس الدفعة يتم الاحتفاظ به بدقة ضمن ±1.5% إلى ±2.0%.

Q4: هل يمكن تشكيل مغناطيس النيوديميوم المستطيل مباشرة أو حفره بعد التلبد؟

لا يُنصح بشدة بالقطع الميكانيكي المباشر أو الحفر باستخدام أدوات فولاذية قياسية بعد التلبيد، حيث أن التسخين المحلي يمكن أن يؤدي إلى إزالة المغناطيسية الحرارية واحتراق مسحوق ندفيب. يجب إجراء جميع عمليات التشكيل المعقدة أو الشقوق أو حفر الثقب قبل المغنطة النهائية باستخدام منشار الأسلاك الماسية أو الطحن بالموجات فوق الصوتية باستخدام الحاسب الآلي تحت تدفق سائل التبريد المستمر.

س 5: كيف تساعد Zhaobao Magnet Group عندما نواجه فقدانًا غير متوقع للمحرك بسبب الإثارة؟

بالشراكة مع "مركز تكنولوجيا هندسة مغناطيس محرك المغناطيس الدائم" (الذي تم تأسيسه بالاشتراك مع الأكاديمية الصينية للعلوم)، يقوم فريقنا الفني بإجراء تحليل الفشل على المغناطيسات المتدهورة. نقوم باختبار التاريخ الحراري، والأكسدة المجهرية، ومنحنيات إزالة المغناطيسية لتحديد السبب الجذري - سواء كان الحمل الحراري الزائد، أو طفرات المجال العكسي، أو فشل الطلاء - وتوفير درجات استبدال عالية الإكراه المعاد تصميمها (على سبيل المثال، التبديل إلى سلسلة SH أو UH أو EH).
