كيف تعمل المغناطيسات الحلقية في البيئات الهندسية عالية الدقة؟
خلاصة
مغناطيس الدائريهي مكون مغناطيسي أساسي يستخدم على نطاق واسع في قطاعات التكنولوجيا الصناعية والتجارية والناشئة نظرًا لهندستها الفريدة وتوزيعها المستقر للمجال المغناطيسي. تقدم هذه المقالة شرحًا شاملاً لكيفية عمل المغناطيس الحلقي، وكيفية تأثير معلماتها الهيكلية على الأداء، وكيفية تطبيقها عبر صناعات متعددة.
جدول المحتويات
- 1. كيف يتم تصميم المغناطيس الحلقي لتحقيق أداء مغناطيسي مستقر؟
- 2. كيف تحدد المعلمات الرئيسية اختيار المغناطيس الحلقي؟
- 3. كيف يتم تطبيق المغناطيس الحلقي في الصناعات المختلفة؟
- 4. كيف ستتطور المغناطيسات الحلقية مع التقنيات المستقبلية؟
- الأسئلة الشائعة حول المغناطيس الدائري
- مراجع
- معلومات الاتصال
1. كيف يتم تصميم المغناطيس الحلقي لتحقيق أداء مغناطيسي مستقر؟
تتميز المغناطيسات الحلقية، والتي يشار إليها أيضًا باسم المغناطيس الحلقي، بقطر خارجي دائري وثقب داخلي متحد المركز. تتيح هذه الهندسة توزيع التدفق المغناطيسي المتماثل، مما يجعل المغناطيس الحلقي مناسبًا بشكل خاص للأنظمة الدوارة والتجمعات المحورية والتطبيقات التي تتطلب قوة مغناطيسية متسقة حول محور مركزي.
يعتمد مبدأ تشغيل المغناطيس الحلقي على محاذاة المجال المغناطيسي المتحكم فيه أثناء المغنطة. اعتمادًا على التطبيق، يمكن مغنطة المغناطيس الحلقي محوريًا (القطب الشمالي والجنوبي على الأسطح المسطحة) أو قطريًا (شمالًا على القطر الداخلي وجنوبًا على القطر الخارجي، أو العكس). تؤثر كل طريقة مغنطة بشكل مباشر على ناتج عزم الدوران وقوة المجال وكفاءة النظام.

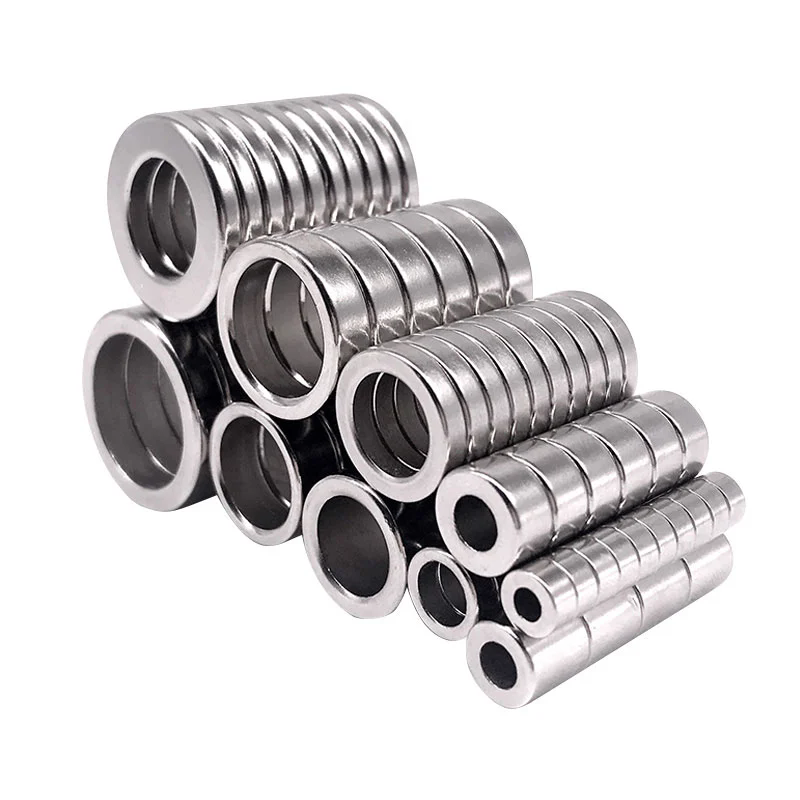

تشمل أنواع المواد الشائعة بورون حديد النيوديميوم (NdFeB)، والفريت (السيراميك)، وكوبالت السماريوم، والنيكو. ومن بين هذه العناصر، يتم اختيار مغناطيس حلقة النيوديميوم بشكل متكرر للتصميمات المدمجة التي تتطلب كثافة طاقة عالية، بينما تظل مغناطيس حلقة الفريت مفضلة للبيئات الحساسة من حيث التكلفة أو ذات درجة الحرارة العالية.
2. كيف تحدد المعلمات الرئيسية اختيار المغناطيس الحلقي؟
يتم تحديد المغناطيسات الحلقية ذات المستوى الهندسي من خلال مجموعة من المعلمات القابلة للقياس والتي تؤثر بشكل مباشر على الأداء والمتانة والتوافق مع متطلبات النظام. يعد التحديد الدقيق لهذه المعلمات أمرًا ضروريًا لضمان التشغيل الموثوق به على المدى الطويل.
| المعلمة | وصف | الأهمية الهندسية |
|---|---|---|
| القطر الخارجي (OD) | إجمالي القطر الخارجي للحلقة | يحدد منطقة الاتصال والتغطية المغناطيسية |
| القطر الداخلي (معرف) | قطر الثقب المركزي | يسمح بتركيب العمود أو تكامل المستشعر |
| سماكة | الارتفاع المحوري للمغناطيس | يؤثر على عمق المجال المغناطيسي وقوة الإمساك |
| اتجاه المغنطة | محوري أو شعاعي | يؤثر على إخراج عزم الدوران ومسار التدفق |
| الصف المغناطيسي | مستوى الطاقة الخاص بالمواد | يحدد الحد الأقصى لأداء التشغيل |
| طلاء | طبقة حماية السطح | يحسن مقاومة التآكل والمتانة |
وتشمل الاعتبارات الإضافية نطاق درجة حرارة التشغيل، والإكراه، والتعرض البيئي. تضمن محاذاة المعلمات الصحيحة التوافق مع المحركات وأجهزة الاستشعار والوصلات والمجموعات الإلكترونية.
3. كيف يتم تطبيق المغناطيس الحلقي في الصناعات المختلفة؟
تعد المغناطيسات الحلقية مكونات أساسية في مجموعة واسعة من الصناعات نظرًا لتعدد استخداماتها وسلوكها المغناطيسي الذي يمكن التنبؤ به.
الأتمتة الصناعية:تُستخدم المغناطيسات الحلقية في المحركات المؤازرة وأجهزة التشفير والمفاصل الآلية، حيث يلزم وجود ردود فعل دورانية دقيقة وعزم دوران ثابت.
أنظمة السيارات:تشمل التطبيقات التوجيه الكهربائي، وأجهزة استشعار ABS، ومحركات DC بدون فرش، حيث تعد المتانة ومقاومة الاهتزاز أمرًا بالغ الأهمية.
الأجهزة الطبية:تستخدم المعدات التشخيصية والعلاجية المغناطيس الحلقي في أنظمة التصوير والمضخات ومجمعات التحكم في الحركة نظرًا لاستقرارها وشكلها المدمج.
الالكترونيات الاستهلاكية:تدعم المغناطيسات الحلقية مكبرات الصوت، ومحركات الاهتزاز، ووحدات الشحن اللاسلكي، مما يتيح تصميمات مصغرة دون المساس بالأداء.
4. كيف ستتطور المغناطيسات الحلقية مع التقنيات المستقبلية؟
يرتبط التطوير المستقبلي للمغناطيس الحلقي ارتباطًا وثيقًا بالتقدم في علوم المواد ودقة التصنيع. تعمل المواد ذات كثافة الطاقة العالية، والاستقرار الحراري المحسن، وتقنيات الطلاء المحسنة على زيادة الاعتماد على التنقل الكهربائي، وأنظمة الطاقة المتجددة، والتصنيع الذكي.
مع استمرار تقلص تصميمات النظام مع زيادة توقعات الأداء، من المتوقع أن تلعب المغناطيسات الحلقية دورًا أكبر في التجميعات المتكاملة التي تتطلب كفاءة ميكانيكية ومغناطيسية.
الأسئلة الشائعة حول المغناطيس الدائري
كيف تختلف المغنطة المحورية عن المغنطة الشعاعية في المغناطيس الحلقي؟
تضع المغنطة المحورية أقطابًا مغناطيسية على الوجوه المسطحة للحلقة، مما يجعلها مناسبة لتطبيقات الجذب والإمساك، بينما تقوم المغنطة الشعاعية بتوزيع الأقطاب على طول القطرين الداخلي والخارجي، مما يؤدي إلى تحسين عزم الدوران وكفاءة الدوران.
كيف يتم اختيار مادة المغناطيس الحلقي الصحيحة؟
يعتمد اختيار المواد على القوة المغناطيسية المطلوبة، ودرجة حرارة التشغيل، والتعرض البيئي، وقيود التكلفة. ويفضل النيوديميوم لقوة عالية، في حين يتم اختيار الفريت للاستقرار والاقتصاد.
كيف يمكن للمغناطيس الحلقي الحفاظ على الأداء طوال فترة الخدمة الطويلة؟
يتم ضمان استقرار الأداء من خلال اختيار الدرجة المناسبة، والطلاءات المناسبة، ودرجات حرارة التشغيل الخاضعة للتحكم، والتكامل الميكانيكي الصحيح لمنع إزالة المغناطيسية أو الأضرار المادية.
مراجع
- أنظمة إدارة الجودة ISO 9001
- معايير المواد المغناطيسية الدولية ASTM
- إرشادات المكونات الكهروميكانيكية الصادرة عن اللجنة الكهروميكانيكية (IEC).
التعاون الصناعي والاتصال
كشركة مصنعة معترف بها عالميًا ومتخصصة في المكونات المغناطيسية عالية الأداء،مجموعة تشاوباو ماغنيتتوفر حلول المغناطيس الحلقي المصممة خصيصًا لتلبية المتطلبات الصناعية الصعبة. بفضل قدرات الإنتاج المتقدمة ومراقبة الجودة الصارمة، يمكن دعم المواصفات المخصصة لتطبيقات متنوعة.
للحصول على الاستشارة الفنية أو مواصفات المنتج أو التعاون القائم على المشروع، يتم تشجيع الأطراف المهتمة على ذلكاتصل بفريق مجموعة تشاوباو ماغنيتلمناقشة متطلبات التطبيق وحلول التوريد طويلة الأجل.
