كيف يختلف المغناطيس الحلقي عن المغناطيس الصلب في التطبيقات؟

في عالم المغناطيس الصناعي، لا يعد الاختيار بين المغناطيس الحلقي والمغناطيس الصلب مجرد مسألة شكل. إنه قرار يؤثر على توزيع المجال المغناطيسي، وطريقة التركيب، وعملية التجميع، وفي النهاية أداء النظام بأكمله. يمثل المغناطيس الصلب — سواء كان قرصًا أو كتلة أو أسطوانة — مجالًا مغناطيسيًا ينبعث من سطحه بالكامل. أالمغناطيس الدائريعلى النقيض من ذلك، يحتوي على ثقب مركزي يغير بشكل أساسي هندسة مجاله المغناطيسي ويفتح مجموعة من إمكانيات التصميم غير المتوفرة مع المغناطيس الصلب. يمكن للمهندسين الذين يفهمون هذه الاختلافات تحديد المغناطيس المناسب للتطبيق، سواء كان جهاز استشعار، أو محركًا، أو أداة توصيل مغناطيسية، أو جهاز تثبيت.

من الأفضل الإجابة على سؤال كيف يختلف المغناطيس الحلقي عن المغناطيس الصلب في التطبيقات من خلال فحص المتطلبات الوظيفية المحددة للتطبيق. غالبًا ما يتم استخدام المغناطيس الحلقي عندما يجب تركيب المغناطيس على عمود، أو عندما يجب تركيز المجال المغناطيسي في منطقة حلقية معينة، أو عندما تكون هناك حاجة إلى ثقب مركزي للتجميع أو المحاذاة. يتم استخدام المغناطيس الصلب عند الحاجة إلى مجال قوي ومركّز عند نقطة واحدة، أو عندما يكون المغناطيس جزءًا من آلية تثبيت أو تثبيت بسيطة. ستوفر هذه المقالة مقارنة فنية شاملة بين المغناطيسات الحلقية والمغناطيسات الصلبة، والتي تغطي هندسة المجال المغناطيسي، واعتبارات التركيب والتجميع، ومعايير الاختيار الخاصة بالتطبيقات، وعوامل المواد والتصنيع التي تميزها.

جدول المحتويات

• 1. ما هو المغناطيس الحلقي وكيف يختلف عن المغناطيس الصلب؟
• 2. كيف تختلف هندسة المجال المغناطيسي بين المغناطيس الحلقي والمغناطيس الصلب؟
• 3. لماذا يفضل التركيب والتجميع المغناطيس الحلقي في الأنظمة الدوارة؟
• 4. ما هي الاختلافات الرئيسية في التطبيق بين المغناطيس الحلقي والمغناطيس الصلب؟
• 5. كيف يمكن المقارنة بين اختيار المواد وعمليات التصنيع؟
• 6. الأسئلة المتداولة (الأسئلة الشائعة)
• 7. الاستنتاج

1. ما هو المغناطيس الحلقي وكيف يختلف عن المغناطيس الصلب؟

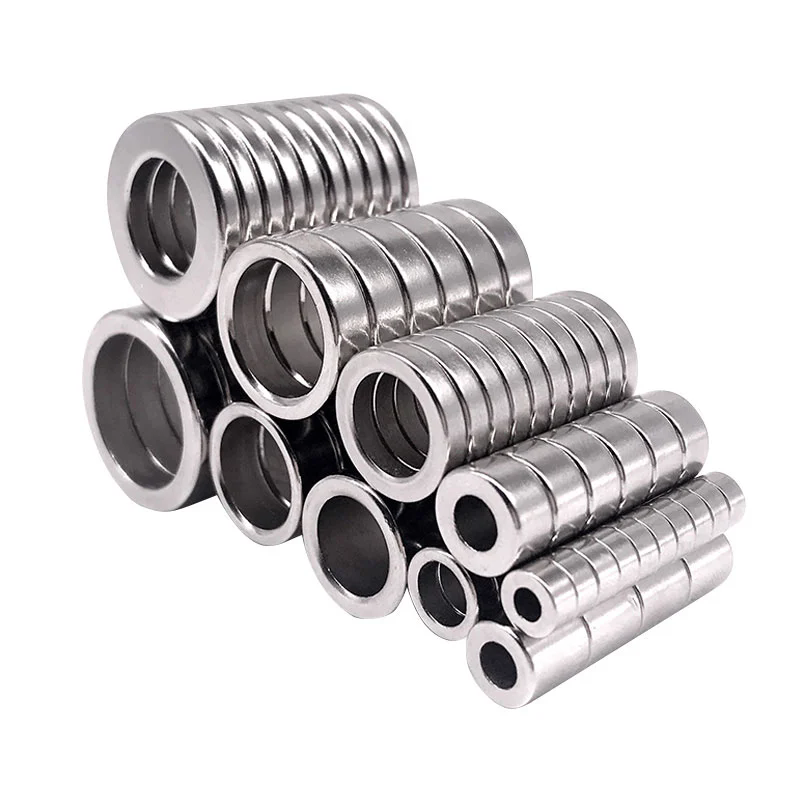

المغناطيس الحلقي هو مغناطيس دائم به فتحة مركزية، مما يخلق شكلًا حلقيًا (يشبه الحلقة). يمكن أن يكون الثقب بأحجام مختلفة، بدءًا من التجويف الصغير وحتى الفتحة الكبيرة التي تقترب من القطر الخارجي. يمكن أن يكون المغناطيس ممغنطًا محوريًا (بأقطاب على الأسطح المسطحة) أو ممغنطًا قطريًا (بأقطاب على الأسطح المنحنية). يعتمد اختيار اتجاه المغنطة على التطبيق. وعلى النقيض من ذلك، لا يحتوي المغناطيس الصلب على ثقب مركزي. وهي عبارة عن قطعة صلبة من مادة مغناطيسية، مثل القرص أو الكتلة أو الأسطوانة. التمييز بسيط في الهندسة ولكنه عميق في الوظيفة. الفتحة المركزية للمغناطيس الحلقي ليست مجرد ميزة لتوفير الوزن؛ إنه عنصر وظيفي يتيح تركيب المغناطيس على عمود أو أنبوب أو قضيب ملولب. كما أنه يغير توزيع المجال المغناطيسي، ويركزه في المنطقة الحلقية وليس في كامل الحجم.

لفهم الفرق، ضع في اعتبارك الفيزياء الأساسية للمغناطيس الدائم. يحتوي القرص المغناطيسي الصلب على مجال مغناطيسي أقوى في مركزه ويضمحل مع المسافة. خطوط المجال تخرج من وجه القطب الشمالي وتعود إلى وجه القطب الجنوبي. المجال بشكل عام متماثل حول المحور المركزي. يحتوي المغناطيس الحلقي على نمط مجال عام مماثل، لكن الثقب المركزي يخلق منطقة ذات قوة مجال أقل في المنتصف. يمكن أن يكون هذا مفيدًا في التطبيقات التي يجب أن يكون فيها مركز المغناطيس خاليًا من التداخل المغناطيسي، كما هو الحال عندما يتم وضع جهاز استشعار في وسط الحلقة. يلخص الجدول أدناه الاختلافات الأساسية بين المغناطيس الحلقي والمغناطيس الصلب.

فيشيامن تشاوباو مغناطيس المحدودة، نقوم بتصنيع كل من المغناطيسات الحلقية والمغناطيسات الصلبة في مجموعة واسعة من المواد والأحجام. يمكن للفريق الهندسي في مصنعنا مساعدتك في تحديد النوع الأنسب لتطبيقك. والخيار ليس واضحا دائما؛ فهو يتطلب تحليلاً دقيقًا لمتطلبات المجال المغناطيسي، والقيود الميكانيكية، وعملية التجميع. وفي الأقسام التالية سنتناول هذه العوامل بالتفصيل.

2. كيف تختلف هندسة المجال المغناطيسي بين المغناطيس الحلقي والمغناطيس الصلب؟

يتم تحديد هندسة المجال المغناطيسي للمغناطيس من خلال شكله واتجاه مغنطته. بالنسبة للمغناطيس الحلقي، يُنشئ الثقب المركزي توزيعًا فريدًا للمجال يختلف عن توزيع المغناطيس الصلب. لتصور هذا الاختلاف، تخيل خطوط المجال عندما تنبعث من المغناطيس. في المغناطيس القرصي الصلب، تتركز خطوط المجال في المركز وتنتشر عند ابتعادها عن السطح. يكون المجال أقوى في منتصف وجه القرص. في المغناطيس الحلقي، تتركز خطوط المجال في المنطقة الحلقية بين القطرين الداخلي والخارجي. مركز الحلقة لديه مجال ضعيف نسبيا. يعد هذا الاختلاف أمرًا بالغ الأهمية في التطبيقات التي يتم فيها استخدام المغناطيس لتنشيط جهاز استشعار أو للتفاعل مع جزء معين من النظام.

اتجاه المغنطة هو عامل رئيسي آخر. يمكن مغنطة المغناطيس الحلقي بعدة طرق. المغنطة المحورية تعني أن القطبين موجودان على الأسطح المسطحة للحلقة. هذا هو النوع الأكثر شيوعًا وينتج مجالًا مشابهًا للقرص الصلب، ولكن مع وجود ثقب في المنتصف. تعني المغنطة القطرية أن القطبين يقعان على طرفي نقيض من القطر الخارجي للحلقة. وينتج عن ذلك مجالًا موجهًا عبر الحلقة، وهو أمر مفيد في تطبيقات مثل التشفير المغناطيسي وأجهزة الاستشعار الدوارة. تعني المغنطة متعددة الأقطاب أن الحلقة لها أقطاب شمالية وجنوبية متعددة حول محيطها. يُستخدم هذا في تطبيقات مثل الوصلات المغناطيسية ومحركات التيار المستمر بدون فرش. يلخص الجدول أدناه خيارات المغنطة المختلفة للمغناطيس الحلقي.

تؤثر هندسة المجال أيضًا على القوة المغناطيسية التي يمكن أن يمارسها المغناطيس. المغناطيس الصلب الذي له نفس القطر الخارجي والسمك مثل المغناطيس الحلقي سيكون له قوة سحب أعلى بشكل عام لأنه يحتوي على المزيد من المواد المغناطيسية. ومع ذلك، فإن مجال المغناطيس الحلقي يتركز بشكل أكبر في المنطقة الحلقية، مما قد يكون ميزة في التطبيقات حيث يجب تطبيق القوة على منطقة معينة. في شركة Xiamen Zhaobao Magnet Co., Ltd.، نستخدم برامج محاكاة مغناطيسية متقدمة لنمذجة التوزيع الميداني للمغناطيسات الحلقية والمغناطيسات الصلبة. وهذا يسمح لنا بتحسين التصميم للتطبيق المحدد لكل عميل.

3. لماذا يفضل التركيب والتجميع المغناطيس الحلقي في الأنظمة الدوارة؟

أحد أهم الاختلافات العملية بين المغناطيس الحلقي والمغناطيس الصلب هو سهولة التركيب والتجميع. يحتوي المغناطيس الحلقي على فتحة مركزية يمكن استخدامها لتركيب المغناطيس على عمود أو أنبوب أو قضيب. وهذه ميزة حاسمة في الأنظمة الدوارة، مثل المحركات والمولدات والوصلات المغناطيسية، حيث يجب أن يتمركز المغناطيس بدقة على محور دوار. ولا يمكن تركيب المغناطيس الصلب بهذه الطريقة؛ قد يتطلب الأمر شريحة تثبيت منفصلة أو مادة لاصقة، والتي يمكن أن تكون أقل دقة وأقل موثوقية. تسمح الفتحة المركزية للمغناطيس الحلقي أيضًا بتكديسه على عمود مع مكونات أخرى، مثل المحامل والفواصل، مما يبسط عملية التجميع.

في محرك DC نموذجي بدون فرش، على سبيل المثال، يتكون الدوار من عمود مثبت عليه مغناطيس حلقي. يتم ممغنطة المغناطيس بأقطاب متعددة، ويتفاعل مع ملفات الجزء الثابت لإنتاج عزم الدوران. تسمح الفتحة المركزية للمغناطيس الحلقي بتثبيته بالضغط على العمود مع ملاءمة تداخل دقيقة، مما يضمن أن يكون المغناطيس متحدًا بشكل مثالي مع العمود. يعد هذا أمرًا ضروريًا للتشغيل السلس والخالي من الاهتزاز. سيتطلب المغناطيس الصلب محورًا أو حاملًا منفصلاً لتثبيته على العمود، مما يزيد التكلفة والتعقيد للتجميع. يقارن الجدول أدناه خصائص التركيب للمغناطيس الحلقي والمغناطيس الصلب.

وتمتد سهولة التركيب أيضًا إلى تجميع المجموعات المغناطيسية، مثل الوصلات المغناطيسية والتروس المغناطيسية. في هذه التجميعات، يتم ترتيب مغناطيسات متعددة في نمط محدد لتحقيق التفاعل المغناطيسي المطلوب. يمكن تركيب المغناطيسات الحلقية بسهولة على عمود مشترك أو داخل مبيت مشترك، مما يضمن المحاذاة والتباعد الدقيق. يعد تحقيق ذلك أكثر صعوبة باستخدام المغناطيس الصلب، الأمر الذي يتطلب تركيبات مخصصة وإجراءات محاذاة. في مصنعنا، لدينا خبرة واسعة في تصميم وتصنيع التجميعات المغناطيسية باستخدام المغناطيس الحلقي. يمكننا توفير تجميعات كاملة جاهزة للتركيب، مما يوفر الوقت والجهد لعملائنا.

4. ما هي الاختلافات الرئيسية في التطبيق بين المغناطيس الحلقي والمغناطيس الصلب؟

يعتمد الاختيار بين المغناطيس الحلقي والمغناطيس الصلب في النهاية على المتطلبات المحددة للتطبيق. في حين يمكن استخدام كلا النوعين من المغناطيس في نطاق واسع من التطبيقات، إلا أن هناك تطبيقات معينة يتفوق فيها نوع واحد بشكل واضح. يعد فهم هذه الاختلافات في التطبيقات أمرًا ضروريًا لاتخاذ الاختيار الصحيح. يقدم الجدول التالي ملخصًا للاختلافات الرئيسية في التطبيق بين المغناطيس الحلقي والمغناطيس الصلب.

الاختلافات في التطبيق ليست دائما واضحة المعالم. في بعض الحالات، يمكن استخدام المغناطيس الحلقي في تطبيق يستخدم تقليديًا مغناطيسًا صلبًا، والعكس صحيح. على سبيل المثال، يمكن استخدام المغناطيس الحلقي للإمساك إذا كان هناك حاجة إلى ثقب مركزي للمسمار أو الترباس. يمكن استخدام المغناطيس الصلب في المستشعر إذا كان المستشعر مصممًا لاكتشاف المجال الموجود في مركز المغناطيس. وينبغي أن يستند القرار إلى تحليل دقيق لمتطلبات المجال المغناطيسي، والقيود الميكانيكية، والتكلفة. في شركة Xiamen Zhaobao Magnet Co., Ltd.، نعمل بشكل وثيق مع عملائنا لفهم متطلبات التطبيق الخاصة بهم والتوصية بنوع المغناطيس الأكثر ملاءمة. يمكن لفريقنا الهندسي تقديم خدمات المحاكاة المغناطيسية والنماذج الأولية للتحقق من صحة التصميم قبل الإنتاج.

5. كيف يمكن المقارنة بين اختيار المواد وعمليات التصنيع؟

يمكن تصنيع كل من المغناطيس الحلقي والمغناطيس الصلب من مجموعة واسعة من المواد المغناطيسية، بما في ذلك النيوديميوم (NdFeB)، وكوبالت السماريوم (SmCo)، والفريت. يعتمد اختيار المادة على القوة المغناطيسية المطلوبة ودرجة حرارة التشغيل والتكلفة. النيوديميوم هو المادة الأقوى والأكثر استخدامًا في التطبيقات عالية الأداء، ولكن لديه حد لدرجة حرارة تشغيل أقل من كوبالت السماريوم. الفريت أضعف ولكنه أرخص بكثير ويتمتع بمقاومة ممتازة للتآكل. يقارن الجدول أدناه الخصائص الرئيسية لهذه المواد.

تعد عملية تصنيع المغناطيس الحلقي أكثر تعقيدًا من عملية تصنيع المغناطيس الصلب، خاصة بالنسبة للحلقات الممغنطة قطريًا أو متعددة الأقطاب. يجب ضغط الحلقة أو تصنيعها بالأبعاد الصحيحة، ويجب تطبيق المغنطة بدقة لتحقيق نمط القطب المطلوب. بالنسبة للمغنطة متعددة الأقطاب، يلزم وجود أداة ممغنطة متخصصة، والتي يمكن أن تكون مكلفة في التصميم والتصنيع. يتطلب فحص المغناطيس الحلقي أيضًا معدات متخصصة، مثل ملف هيلمهولتز أو جهاز رسم خرائط المجال المغناطيسي، للتحقق من نمط القطب وقوة المجال. في مصنعنا، استثمرنا في معدات الممغنطة والفحص المتقدمة للتأكد من أن المغناطيسات الحلقية لدينا تلبي المواصفات الأكثر تطلبًا. كما نقدم أيضًا مجموعة من الطلاءات، بما في ذلك النيكل والزنك والإيبوكسي والباريلين، لحماية المغناطيس من التآكل. إن التزامنا بالجودة والدقة جعلنا موردًا موثوقًا به لـ Ring Magnets للعملاء في جميع أنحاء العالم.

6. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: هل يمكن استخدام المغناطيس الحلقي بدلاً من المغناطيس الصلب في تطبيق التثبيت؟

الجواب: في بعض الحالات نعم. يمكن استخدام المغناطيس الحلقي للإمساك إذا كانت هناك حاجة إلى ثقب مركزي لبرغي أو مسمار أو طريقة تثبيت أخرى. ومع ذلك، فإن المغناطيس الصلب سيوفر بشكل عام قوة سحب أعلى لنفس القطر الخارجي والسمك لأنه يحتوي على المزيد من المواد المغناطيسية. إذا كانت قوة الإمساك حرجة ولم تكن هناك حاجة إلى ثقب مركزي، فعادةً ما يكون المغناطيس الصلب هو الخيار الأفضل.

السؤال 2: ما هي ميزة المغناطيس الحلقي متعدد الأقطاب مقارنة بالمغناطيس الحلقي الممغنط محوريًا؟

الإجابة: يحتوي المغناطيس الحلقي متعدد الأقطاب على أقطاب شمالية وجنوبية متعددة حول محيطه، في حين أن المغناطيس الحلقي الممغنط محوريًا له أقطاب على وجوهه المسطحة فقط. يتم استخدام التكوين متعدد الأقطاب في التطبيقات التي تتطلب مجالًا مغناطيسيًا سريع التناوب، مثل محركات التيار المستمر بدون فرش، والمشفرات المغناطيسية، والوصلات المغناطيسية. فهو يسمح بتوليد عزم دوران أكثر سلاسة وردود فعل أكثر دقة للموضع.

السؤال 3: كيف أختار اتجاه المغنطة الصحيح للمغناطيس الحلقي الخاص بي؟

الإجابة: يعتمد اختيار اتجاه المغنطة على التطبيق. يتم استخدام المغنطة المحورية عندما يجب توجيه المجال المغناطيسي على طول محور الحلقة، كما هو الحال في تطبيق التثبيت أو المستشعر البسيط. يتم استخدام المغنطة القطرية عندما يجب توجيه المجال عبر الحلقة، كما هو الحال في التشفير الدوار. يتم استخدام المغنطة متعددة الأقطاب عند الحاجة إلى مجال متناوب سريع، كما هو الحال في المحرك أو أداة التوصيل المغناطيسي. يمكن لفريقنا الفني مساعدتك في تحديد اتجاه المغنطة الأمثل لتطبيقك.

السؤال 4: ما هي درجة حرارة التشغيل القصوى لمغناطيس حلقة النيوديميوم؟

الإجابة: تعتمد درجة حرارة التشغيل القصوى لمغناطيس حلقة النيوديميوم على درجة المادة. الدرجات القياسية لديها درجة حرارة تشغيل قصوى تبلغ 80 درجة مئوية. يمكن أن تعمل الدرجات ذات درجة الحرارة العالية عند درجة حرارة تصل إلى 150 درجة مئوية أو حتى 200 درجة مئوية، ولكن هذه الدرجات لها قوة مغناطيسية أقل. بالنسبة للتطبيقات التي تتطلب درجة حرارة عالية وقوة مغناطيسية عالية، فإن كوبالت السماريوم هو المادة المفضلة.

السؤال 5: هل يمكن تخصيص المغناطيسات الحلقية لأبعاد وتفاوتات محددة؟

الإجابة: نعم، يمكن تخصيص المغناطيسات الحلقية لأبعاد وتفاوتات محددة. في شركة Xiamen Zhaobao Magnet Co., Ltd.، نقدم خدمات تصنيع مخصصة للمغناطيس الحلقي في مجموعة واسعة من الأحجام والأشكال. يمكننا تصنيع المغناطيسات للحصول على تفاوتات دقيقة، وتطبيق طبقات طلاء مخصصة، ومغنطتها وفقًا لمواصفاتك الدقيقة. يمكن لفريقنا الهندسي العمل معك لتصميم المغناطيس الدائري المثالي لتطبيقك.

7. الاستنتاج

الفرق بين المغناطيس الحلقي والمغناطيس الصلب هو أكثر من مجرد وجود ثقب. إنه فرق أساسي في هندسة المجال المغناطيسي، والقدرة على التركيب، وملاءمة التطبيق. يعتبر المغناطيس الحلقي هو الخيار المفضل عندما يجب تركيب المغناطيس على عمود، أو عندما يجب تركيز المجال في منطقة حلقية، أو عندما يكون هناك حاجة إلى مجال متعدد الأقطاب. يُفضل المغناطيس الصلب عند الحاجة إلى قوة سحب عالية ومركزة، أو عندما يجب أن يكون المغناطيس جزءًا من آلية تثبيت أو تثبيت بسيطة. يعد فهم هذه الاختلافات أمرًا ضروريًا للمهندسين والمصممين الذين يحددون المغناطيس لمنتجاتهم. في شركة Xiamen Zhaobao Magnet Co., Ltd.، لدينا الخبرة وقدرات التصنيع اللازمة لإنتاج كل من المغناطيسات الحلقية والمغناطيسات الصلبة وفقًا لأعلى المعايير. يستخدم مصنعنا مواد متقدمة وعمليات تصنيع دقيقة ومراقبة صارمة للجودة لضمان أن كل مغناطيس ننتجه يلبي متطلبات عملائنا.
