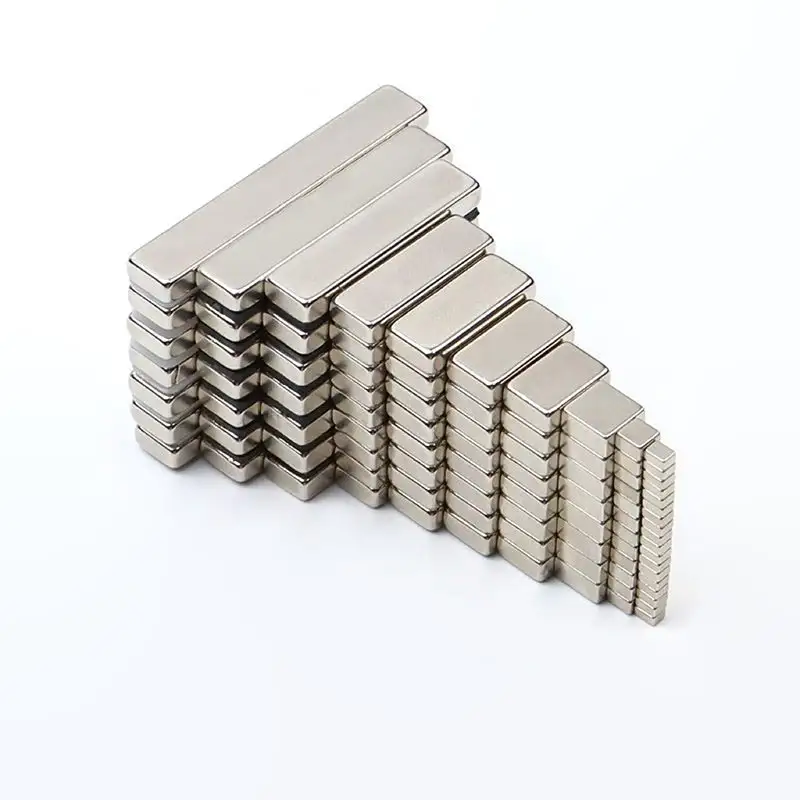

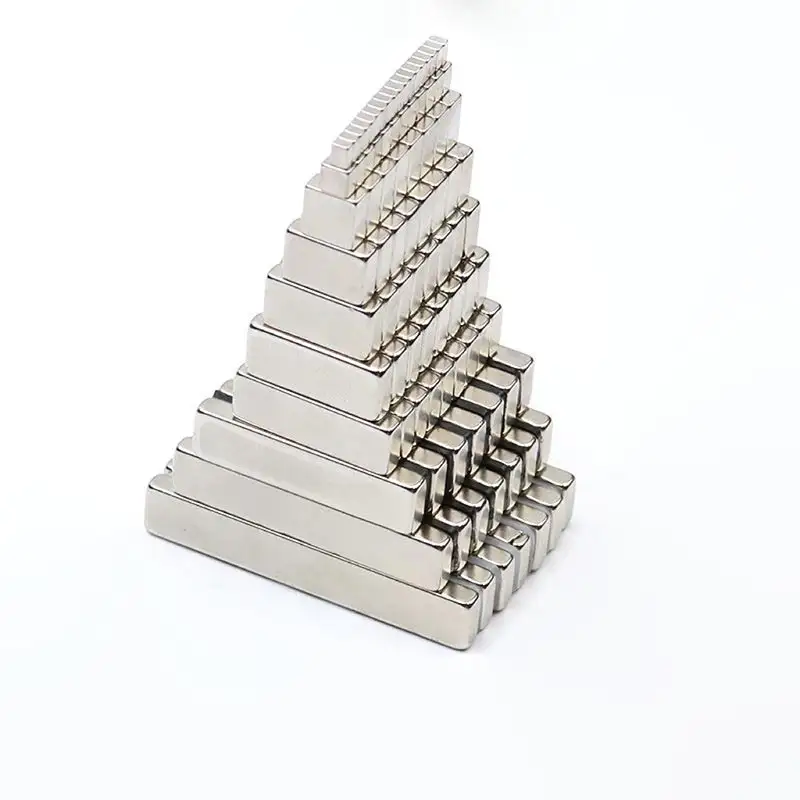

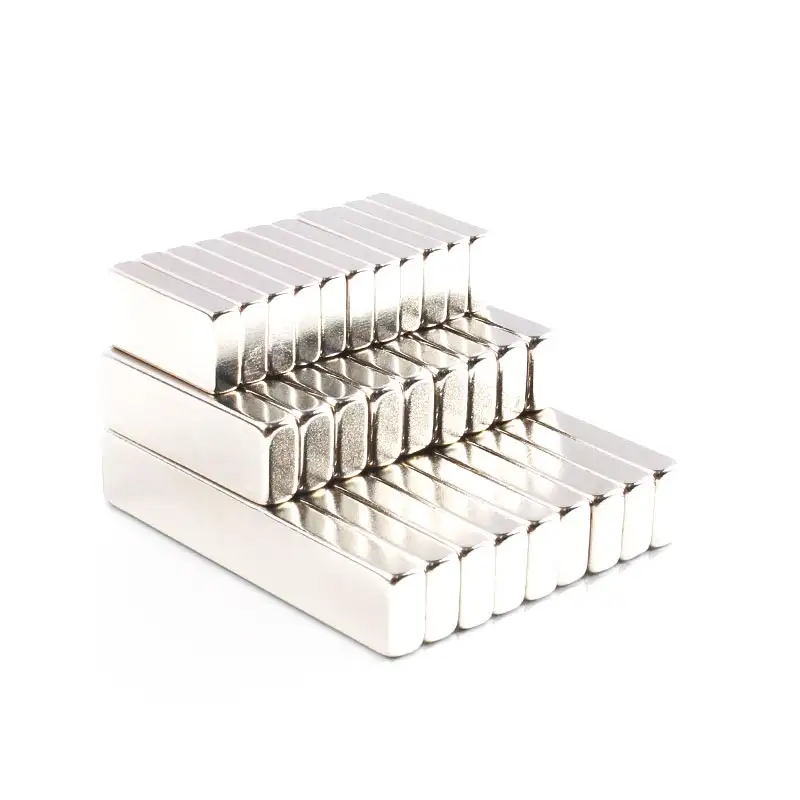

مغناطيسات مستطيلة لأجهزة الاستشعار
توفر المغناطيسات المستطيلة عالية الدقة لأجهزة الاستشعار من Zhaobao Magnet Group استقرارًا مثاليًا للمجال، وتفاوتات ضيقة (±0.01 مم)، ودرجات NdFeB/AlNiCo المخصصة. تم تصميمها لمفاتيح القصب ومفاتيح تأثير Hall، وتتميز بتغليف IP67، وحدود درجة الحرارة إلى 550 درجة مئوية، وأداء خالٍ من التدهور.
إرسال استفسار
وصف المنتج
احصل على مغناطيسات مستطيلة دقيقة لأجهزة الاستشعار من Zhaobao Magnet Group - اطلب عروض أسعار مخصصة من OEM وتسليم سريع للعينات اليوم! تم تصميم الكتل المستطيلة الخاصة بنا من قبل شركة تصنيع مغناطيسية عمرها 30 عامًا بسعة 8000 طن، مما يوفر تدفقًا مغناطيسيًا ثابتًا للتبديل الآمن من الفشل. معتمدين بموجب IATF16949 وISO9001، نحن نقدم مغناطيسات NdFeB وSmCo وAlNiCo شديدة التحمل مع غلاف مخصص وتغليف إيبوكسي موثوق به من قبل أكثر من 3000 عميل عالمي في صناعات السيارات والأتمتة.
المؤسسة التقنية
مقارنة المواد المغناطيسية الجاهزة للاستشعار
يعد اختيار السبيكة المغناطيسية المثالية أمرًا بالغ الأهمية عند هندسة المغناطيسات المستطيلة لأجهزة الاستشعار. تتطلب طبولوجيا المستشعرات المختلفة، مثل مفاتيح القصب، ومزالج تأثير هول الرقمية، والدوائر المتكاملة ذات المقاومة المغناطيسية الخطية (AMR/TMR) ملفات تعريف تدفق مغناطيسي محددة، وآثار مادية، واستجابات حرارية. غالبًا ما تعاني المغناطيسات التجارية القياسية من تشتت التدفق غير المنضبط؛ ومع ذلك، يجب أن يوازن المغناطيس الدائم من فئة المستشعر بين القوة القسرية، وتحريض البقايا، والمعاملات الحرارية.
| مادة المغناطيس | منتج الطاقة القصوى | أقصى درجة حرارة التشغيل (درجة مئوية) | ملاءمة تطبيق الاستشعار | ملف التكلفة |
|---|---|---|---|---|
| النيكو (الألومنيوم والنيكل والكوبالت) | 5.0 - 10.0 مليون جرام إلكترون | تصل إلى 550 درجة مئوية | مثالية للبيئات الحرارية القاسية، والملاحة الجوية، وأجهزة استشعار المحرك، ومفاتيح القصب الدقيقة. | معتدلة إلى عالية |
| النيوديميوم (ندفيب) | 35.0 - 54.0 مليون جيجا إلكترون | 80 درجة مئوية – 240 درجة مئوية | أعلى حجم للطاقة المغناطيسية. يسمح بأقصى قدر من التصغير لمفاتيح Hall وEPS للسيارات وأجهزة الاستشعار الدقيقة. | معتدل |
| الفريت (السيراميك) | 1.1 - 4.5 مليون ميجا إلكترون | تصل إلى 250 درجة مئوية | حل فعال من حيث التكلفة للتبديل بين المسافات الكبيرة وعوامات مستوى السائل والأبواب المغناطيسية الأساسية. | أدنى |
| ساماريوم كوبالت (سمكو) | 16.0 – 32.0 ميجا إلكترون فولت | تصل إلى 350 درجة مئوية | طاقة عالية مع مقاومة حرارية شديدة وخصائص مضادة للتآكل لأجهزة استشعار الدفاع والفضاء. | عالي |
البصيرة الهندسية:توفر كتل النيوديميوم المستطيلة الحد الأقصى من التدفق لكل وحدة حجم، مما يؤدي إلى تشغيل أجهزة استشعار دقيقة عند فجوات الهواء الممتدة. ومع ذلك، بالنسبة للتطبيقات التي تشهد فيها البيئة ارتفاعات حرارية شديدة تزيد عن 300 درجة مئوية، يظل AlNiCo أو SmCo هو المعيار بلا منازع.
استقرار درجة الحرارة الذي يهم
تغير تقلبات درجات الحرارة بشكل مباشر نقطة التشغيل ونقطة إطلاق أجهزة الاستشعار المغناطيسية. يؤدي تجاوز الحد الأقصى لدرجة حرارة التشغيل أو درجة حرارة كوري إلى إزالة المغناطيسية بشكل لا رجعة فيه، مما يؤدي إلى فشل المستشعر أو تأخير توقيت التنشيط.
في الملاحة الجوية، واستشعار مجموعة نقل الحركة في السيارات، والتحكم في الموقد الصناعي، تعد الإدارة الحرارية أمرًا بالغ الأهمية:
اتجاه المغنطة واثار الاستشعار
يحدد محور المغنطة شكل غلاف المجال المغناطيسي (توزيع غاوس)، الذي يحدد مسافة تبديل المستشعر وقابليته للتكرار. توفر الأشكال الهندسية المستطيلة ثلاثة أوضاع مغنطة أساسية:
دقة الأبعاد للتبديل الموثوق
في التجميع الآلي الحديث ذو الحجم الكبير، يُترجم الاختلاف الطفيف في سمك المغناطيس إلى تحول كبير في قوة المجال السطحي. إذا كان سمك مجموعة من المغناطيسات المستطيلة يتراوح بمقدار ±0.1 مم، فقد تنحرف مسافة تنشيط المستشعر بعدة ملليمترات - مما يتسبب في حدوث مشغلات كاذبة أو فشل كامل في التبديل.
تطبق Zhaobao Magnet Group تقطيع عجلة الماس عالي الدقة وطحن الأسلاك EDM للحفاظ على تفاوتات الأبعاد الضيقة حتى ± 0.01 مم. ويضمن هذا إمكانية تكرار غاوس من دفعة إلى دفعة في حدود ±1.5%، مما يلغي الحاجة إلى إعادة المعايرة الديناميكية لإلكترونيات المستشعر على خط تجميع المصنع.
سلامة المنتج
الإسكان والطلاء: الحماية خارج نطاق المغناطيس
تواجه أجهزة الاستشعار في البيئات الصناعية في العالم الحقيقي سوائل عدوانية واهتزازات شديدة وأبخرة كيميائية ودخول الرطوبة. المغناطيس الدائم الملبد الخام - وخاصةً NdFeB عالي الأداء - عرضة للأكسدة والتقطيع الدقيق تحت التأثير الدوري. لذلك، نحن متخصصون في توريد مجموعات مغناطيسية مغلفة بالكامل وجاهزة للتركيب بدلاً من المغناطيسات العارية.
سيناريوهات التطبيق
مفاتيح ريد، وأجهزة استشعار القاعة، وأكثر من ذلك
تعمل كتل المغناطيس الدائم المستطيلة بمثابة الزناد المادي العالمي عبر مجموعة واسعة من تقنيات تحديد موضع عدم الاتصال والسرعة:
حل الكشف من خلال الحواجز
إحدى المزايا الهندسية الرئيسية لنشر المغناطيسات المستطيلة لأجهزة الاستشعار هي قدرتها على عرض خطوط التدفق المغناطيسي من خلال مواد عازلة غير مغناطيسية مثل الفولاذ المقاوم للصدأ والألمنيوم والزجاج والبلاستيك والخشب دون اختراق ميكانيكي مادي.
حلول البيئة القاسية والحرارة العالية
عندما تنشأ متطلبات الاستشعار في بيئات معادية مثل حجرات المحرك، أو أفران المعالجة الصناعية، أو آبار النفط، أو خطوط البخار، تفشل أجهزة الاستشعار الإلكترونية التقليدية. من خلال إقران وحدة الاستشعار الإلكترونية المعزولة الموجودة في منطقة باردة مع مغناطيسات مستطيلة من نوع AlNiCo أو SmCo المتصلدة بالحرارة لأجهزة الاستشعار الموضوعة مباشرة داخل المنطقة الساخنة، يتم تحقيق الكشف المستمر عن الموقع دون حدوث عطل إلكتروني حراري.
التخصيص والطلب
الحجم المخصص والدرجة والتجميع
في Zhaobao Magnet Group، ندرك أنه لا يوجد بنيان استشعار متطابقان. نحن نقدم هندسة مخصصة كاملة لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي (OEM) مصممة خصيصًا لنماذج CAD ومواصفات تصميم الدوائر الخاصة بك:
لماذا الشراكة مع Zhaobao Magnet Group؟
تأسست مجموعة Zhaobao Magnet في التسعينيات، وتدير مجمع تصنيع ضخم بمساحة 60 ألف متر مربع يضم أكثر من 500 موظف ماهر، مما ينتج عنه إنتاج سنوي يزيد عن 8000 طن من المغناطيسات الأرضية النادرة. بالتعاون مع الأكاديمية الصينية للعلوم في مركزنا المشترك لتكنولوجيا هندسة المغناطيس الدائم، الذي يحمل 22 براءة اختراع، نضمن أن نقاء المواد الخام لدينا يتجاوز 95% (مقابل متوسط الصناعة البالغ 80%).
نحن حاصلون على اعتماد كامل بموجب IATF16949، وISO9001، وISO14001، وISO45001، مع توافق المنتجات مع معايير CE وROHS وREACH وCP65 وCHCC. بعد أن خدمنا أكثر من 3000 عميل دولي بما في ذلك Huawei وSamsung وجنرال موتورز وHitachi وVolkswagen وFoxconn، فإننا نقدم دعمًا فنيًا على مدار الساعة طوال أيام الأسبوع مع استجابات مضمونة في غضون 8 ساعات.
اطلب عرض أسعار مخصصًا ومجموعة عينة مجانية
اتصل بفريق هندسة التجارة الخارجية لدينا اليوم لتقديم رسومات CAD لمغناطيس المستشعر أو المواصفات الفنية. استمتع بتجربة تواصل سلسة وخالية من العوائق وأسعار مباشرة من المصنع!
